제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: SZJHQ-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD339/Set to USD7999.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 2 주요
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조합 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
흘러가는 방향: |
3가지 방법 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 12" |
연결: |
플랜지 |
이름: |
공기 격막 조절 변 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조합 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
흘러가는 방향: |
3가지 방법 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 12" |
연결: |
플랜지 |
이름: |
공기 격막 조절 변 |

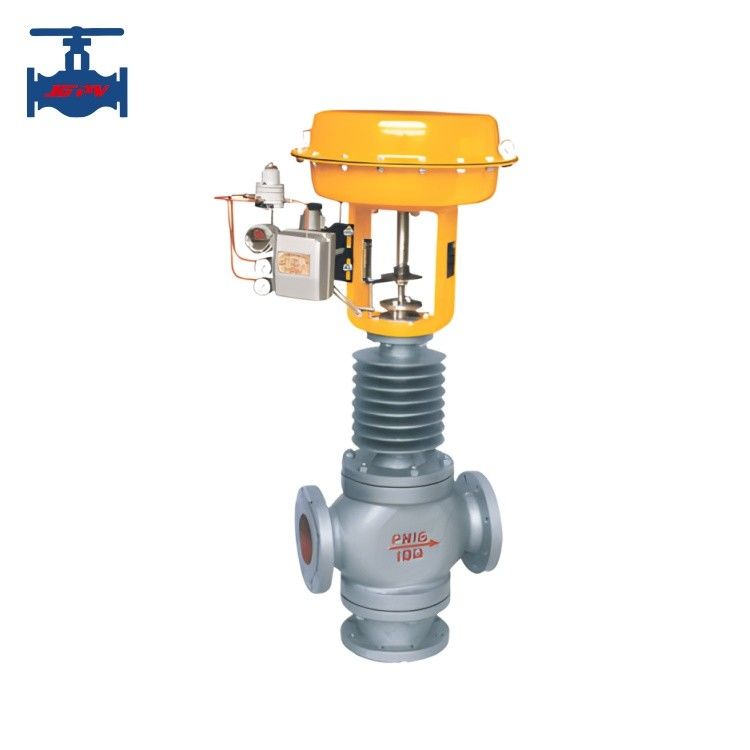

WCB CF8 Pneumatic Diaphragm 3차원 복합 흐름 조절 밸브
제품 소개:
SZJHQ 공기대막3차원 복합 흐름 조절 밸브와 SZJHX 공기대막3차원 변전 제어 밸브,채택s실린더 모양의 얇은 벽형 창 모양의 밸브 코어 가이드, 플링저 모양의 밸브 코어의 수갑 가이드와 다르며, 멀티 스프링 액추에이터와 장착되어 있습니다.그것은 간단한 구조의 장점을 가지고 있습니다, 가벼운 무게, 작은 부피, 편리한 해체 및 조립. 가스와 액체 및 다른 매체의 정확한 제어 프로세스에서 널리 사용됩니다.온도, 그리고 주어진 값에서 액체 수준. 3 차원 밸브를 통해 액체를 두 흐름으로 나누거나 3 차원 밸브를 통해 두 액체를 하나의 액체로 결합하는 데 적합합니다.
2가지 종류의 공기대막3차원 조절 밸브: 3차원 결합 흐름 및 3차원 분산 흐름. 명목 압력은 PN16, 40, 64; 명목 지름 범위는 DN25-300입니다.적용 가능한 액체의 온도는 -60 °C에서 +450 °C까지누출 표준은 레벨 IV입니다. 두 가지 유형의 흐름 특성이 있습니다: 직선 및 패러볼리.
제품 기술 파라미터:
| DN ((mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 속도의 흐름 계수 Kv |
합병 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 분산 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 주행 속도 L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 실효막 면적 Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| 압력 명소 PN (MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| 내재적 흐름 특성 | 선형 및 패러볼라 | ||||||||||||
| 내재적으로 조절 가능한 비율 R | 30:1 | ||||||||||||
| 작동 온도 T ((°C) | 일반형: 주사철 -40~250, 스테인리스 스틸 -60~250 열 분산 유형: 주사철-40 ∼450, 스테인리스 스틸 -60 ∼450 |
||||||||||||
| 두 매체 사이의 온도 차이 (°C) | 주사철 및 스테인리스 스틸 ≤200 | ||||||||||||
| 신호 범위 Pr ((kpa) | 20~100 | ||||||||||||
| 공기 출력 압력 Ps ((MPa) | 0.14 ∼ 0.4 | ||||||||||||
| 허용 누출량 l/h | 10-4×심판 용량 | ||||||||||||
| 허용 압력 차이는△P (MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
제품 특징:
공기 대막 조절 및 제어 밸브는 산업 자동화 분야에서 널리 사용되는 조절 장비이며, 컴팩트 구조, 높은 조정 정확성,간편한 조작, 그리고 좋은 안정성. 그것은 압축 공기 또는 질소 가스를 에너지원으로 사용하여 대막 제어 밸브의 열과 폐쇄를 작동합니다.아래와 같이 유체 매체의 흐름 속도와 압력 및 그 특성의 정확한 제어,
1• 컴팩트한 디자인과 가벼운 무게, 쉽게 분리 및 수리, 그리고 모든 위치에 설치 될 수 있습니다.
2구조는 간단하고 컴팩트하며, 빠른 열과 닫을 수 있도록 90° 회전합니다.
3낮은 작동 토크, 노동 절약 및 가벼운.
4완전 밀폐와 가스 누출을 0% 달성합니다.
5다양한 구성 요소 재료를 선택하여 다양한 미디어에 적용 할 수 있습니다.
6흐름 특성은 선형적이며 조절 성능은 좋습니다.
7열고 닫는 테스트의 수는 최대 10,000번을 달성 할 수 있으며, 긴 서비스 수명도 있습니다.
8밸브, 밸브, 플러그 밸브, 튜브 밸브,특히 고층 건물의 화재 보호 시스템 및 펌프 상태가 켜지거나 꺼지는 상태를 표시해야 하는 파이프 라인 시스템에서이 밸브로 교체할 수 있습니다.
