제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: SZJHP-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD339/Set to USD7999.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 2 주요
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 12" |
연결: |
플랜지 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 12" |
연결: |
플랜지 |

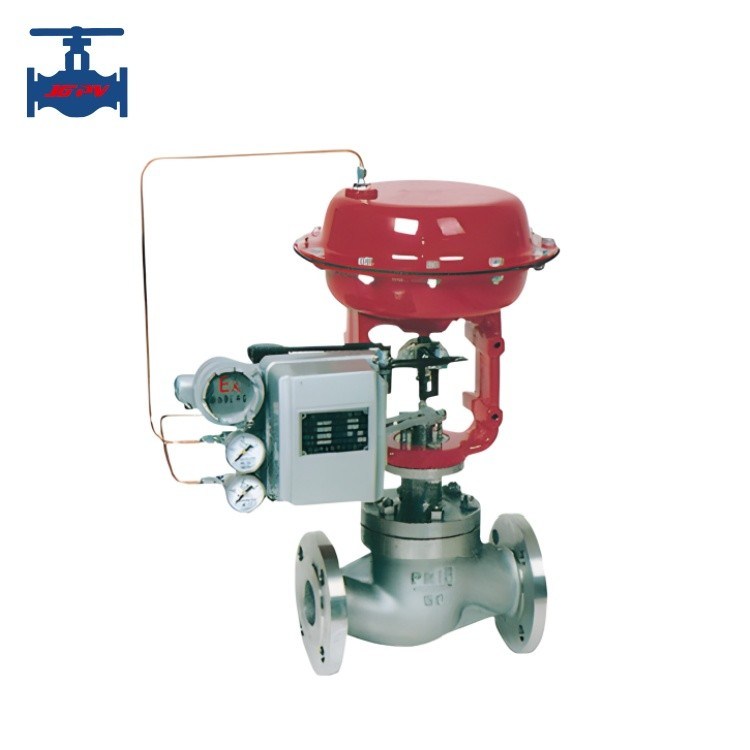

WCB CF8 CF8M Pneumatic Diaphragm Type Pressure Regulating Control Valve With Positioner (WCB CF8 CF8M) 압력을 조절하는 제어 밸브 및 위치 장치
제품 소개:
정밀항압적 대막 제어 밸브, 조절 밸브로도 알려져 있으며, 그 중: SZJHP 정밀항압적 대막 단일 좌석 조절 밸브,SZJHM 공기 정밀 대막 수갑 조절 밸브와 SZJHN 공기 정밀 대막 듀플 좌석 조절 밸브, 상단 가이드 구조를 채택하고 멀티 스프링 액추에이터로 장착되어 있습니다. 그것은 컴팩트 구조, 가벼운 무게, 민감한 행동, S 모양의 유체 채널의 장점을 가지고 있습니다.작은 압력 하락 손실, 큰 밸브 용량, 정확한 흐름 특성, 편리한 해체 및 조립. 압력, 흐름 속도,그리고 가스의 액체 수준, 액체 및 다른 매체에서 주어진 값을 유지합니다.특히 작은 누출이 허용되고 밸브 앞면과 뒷면 사이의 압력 차이는 중요하지 않은 작업 상황에 적합합니다..
다양한 유형의 공기 정밀 대막 조절 밸브가 있습니다. 표준 유형, 조절 절단 유형, 파이프 밀폐 유형, 자켓 단열 유형 등을 포함합니다.제품의 명목 압력은 PN16을 포함합니다., 40 및 64; 명목 지름 범위는 DN20-300입니다. -200 °C에서 + 560 °C까지의 다양한 액체 온도에 적합합니다. 누출률 표준은 IV 또는 VI 레벨이 있습니다.그리고 흐름 특성은 선형 또는 같은 비율입니다.
제품 기술 파라미터:
| 포트 크기 DN ((mm) (핵 지름 dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||||
| 속도의 흐름 계수 Kv | 선형 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 동등한 비율 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 주행 속도 (mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 실효막 면적 Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||||||
| 신호 범위 Pr ((KPa) | 20~100~40~200 | ||||||||||||||||
| 공기 출력 압력 Ps ((KPa) | 0.14 ∼ 0.4 | ||||||||||||||||
| 내재적 흐름 특성 | 선형 및 동등 비율 | ||||||||||||||||
| 내재적으로 조절 가능한 비율 R | 50:1 | ||||||||||||||||
| 허용되는 누출량 | 단단한 좌석:IV급; 부드러운 좌석: VI급 | ||||||||||||||||
| 압력 명소 PN (MPa) | 1.6, 4.0, 6.4 | ||||||||||||||||
| 작업 온도 T (°C) | 정상 온도 | -20~200,-40~250,-60~250 | |||||||||||||||
| 열 분산 | -40~450, -60~450 | ||||||||||||||||
| 높은 온도 | 450~560 | ||||||||||||||||
| 낮은 온도 | -60~100~100~200~200~250 | ||||||||||||||||
제품 특징:
1기압 대막 제어 밸브의 작동 장치의 입출력 특성은 선형 관계를 나타냅니다.출력 이동과 입력 신호 압력 사이에 선형 관계가 있습니다.출력 이동은 스트로크라고 불리며 스트로크 디스플레이 보드에서 표시됩니다.일부 반응 액추에터는 또한 밸브 위치를 표시하기 위해 캡슐의 상단에 밸브 위치 디스플레이를 설치가정용 공기 대막 제어 밸브 액추에이터 주행에 대한 6 가지 사양이 있습니다. 10mm, 16mm, 25mm, 40mm, 60mm 및 100mm를 포함합니다.
2가동기의 대막의 효과적 면적은 추진력과 직비례하며, 효과적 면적이 클수록 가동기의 추진력이 커집니다.
3긍정 및 부정 작용 작동 장치의 구조는 기본적으로 동일합니다. 상부 대막 덮개, 하부 대막 덮개, 막막, 밀어 막대, 스프링으로 구성됩니다.조정 부품, 브래킷, 그리고 스트로크 디스플레이 보드
4긍정적 및 부정적 작용 액추에이터의 구조의 주요 차이점은 부정적 작용 액추에이터의 입력 신호가 대막 상자의 하단에 위치한다는 것입니다.그리고 출력 추진 막대도 하단에 위치하고 있습니다대막의 잘 밀폐되기 때문에 밸브 줄기 출구에서 밀폐 할 필요가 없습니다.
5조정 요소를 조정하여 스프링의 초기 힘을 변경할 수 있으며, 이로 인해 액추에터의 추진력을 변경할 수 있습니다.
6기압 대막 제어 밸브는 제어 밸브의 자동 잠금 및 위치화를 달성하기 위해 자동 잠금 장치로 장착 될 수 있습니다.
7밸브 위치 탐지 및 피드백을 달성하기 위해 밸브 포지셔너를 추가하여 제어 성능을 향상시킬 수 있습니다.
8진동 변압 장치 는 정압 대막 제어 밸브 에 추가 될 수 있으며, 선형 변압 을 각 변압 으로 변환 하여 밸브 몸 을 회전 시키는데 사용 된다.
9기압 대막 제어 밸브는 자동 제어 장애의 경우 퇴화 작동을 위해 사용할 수있는 수동 바퀴 메커니즘으로 장착 될 수 있으며 시스템 신뢰성을 향상시킵니다.
