제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: ZDLM-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD339/Set to USD7999.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 2 주요
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

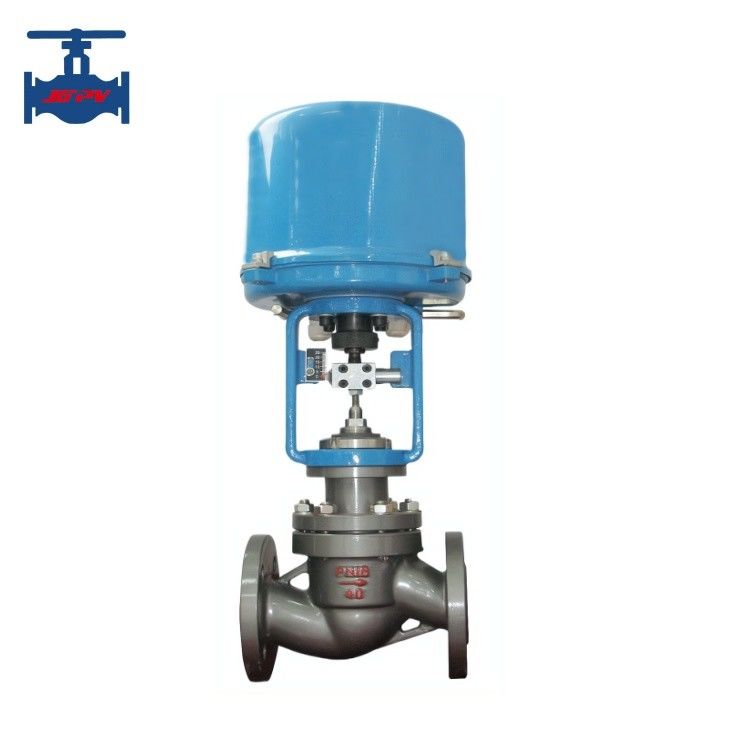

ANSI GB 표준 주사철 전기 작동 단일 좌석 제어 밸브
제품 소개:
제어 밸브 (control valve) 는 가스, 석유, 물, 증기와 같은 유체의 흐름을 제어하거나 변경하는 데 사용되는 전력 작동 장치입니다. 제어 장치에서 신호를 수신한 후 흐름을 변경합니다.그것은 흐름 경로의 크기를 변경하여 유체의 흐름을 관리하고 지시하는 데 사용되는 제어 장치입니다.제어 밸브는 흐름, 온도, 압력 또는 액체의 수준을 직접 제어 할 수 있습니다. 액체의 흐름을 제어하기 위해 제어 밸브는 밸브 플러그 또는 디스크의 위치를 조정하는 액추에이터를 사용합니다.이 방법은 프로세스 변수를 목표 설정 포인트에 가능한 한 가깝게 유지하기 위해 적용됩니다.이 밸브 설비의 구성 요소는 밸브 몸체, 액추에이터, 포지셔너입니다. 몸체는 트림 부품과 모트 조립으로 구성됩니다.그 구조는 좌석 표면과 밸브 폐쇄 부분을 지원하면서 유체 정적 압력과 차압을 견딜 수 있습니다., 유체의 흐름을 허용, 파이프 연결 끝을 제공, 그리고 위의 모든.또는 전기적으로 구동되는 액추에터는 밸브를 열고 닫기 위해 필요한 힘을 생성하는 도구입니다원하는 설정 포인트를 유지하기 위해, 포지셔너 추적 및 실제 액추에이터 움직임을 관리합니다.
ZDLM 시리즈 전자형 전기 조절 밸브 제품은 가벼운 몸체와 뛰어난 성능을 가지고 있으며 고품질의 기본 전기 제어 밸브 제품입니다.그것은 일반적인 유체 프로세스 중간 프로세스 조건의 생산 프로세스 제어 시스템에 적합합니다..
이 제품은 3810L 시리즈의 전자형 전기 액추에이터와 얇은 수갑 조절 밸브로 구성됩니다. 액추에이터는 내장 전자 제어 모듈이있는 통합 구조입니다.추가 세르보 증폭기의 문제를 피할 수 있습니다높은 정밀도와 쉽게 설치됩니다.
제품 기술 파라미터:
| 명목 항구 크기 (mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
흐름 계수 Kv |
선형 |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| 같은 비율 |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| 스트록 (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 액추에이터 타입 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| 허용된 압력차 (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| 신호 | 4~20mA DC, 1~5V DC | ||||||||||||
|
전원 공급 |
24V, 220V, 380V, 440V | ||||||||||||
| 압력 (MPa) | 10.6-10.0 | ||||||||||||
| 작동 온도 |
탄소 강철: -40~250 / -40~450 스테인리스 스틸: -40~250 / -60~450 |
||||||||||||
|
흐름 특성 |
선형 & 선형, 고정 비율 50:1 | ||||||||||||
제품 특징:
1균형 잡힌 밸브 코어는 작은 불균형 힘, 큰 허용 된 차차 압력 및 안정적인 작동으로 채택됩니다.
2. 밸브 코어는 큰 안내 표면을 가지고 있으며, 에디 전류와 충돌로 인한 진동을 개선하고 손상을 줄일 수 있습니다.
3소음은 일반 단일 좌석 조절 밸브보다 약 10dB (a) 낮습니다.
4간단한 구조와 편리한 해체 및 유지보수
이 제품 시리즈는 좋은 성능과 작동을 가지고 있으며 광범위한 응용 분야에서 고객의 제어 요구를 충족시킬 수 있습니다.
