제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: ZZYP-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD339/Set to USD7999.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 2 주요
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 18" |
연결: |
플랜지 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
셀프 오퍼레이팅 컨트롤 밸브 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
진동판 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 18" |
연결: |
플랜지 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
셀프 오퍼레이팅 컨트롤 밸브 |

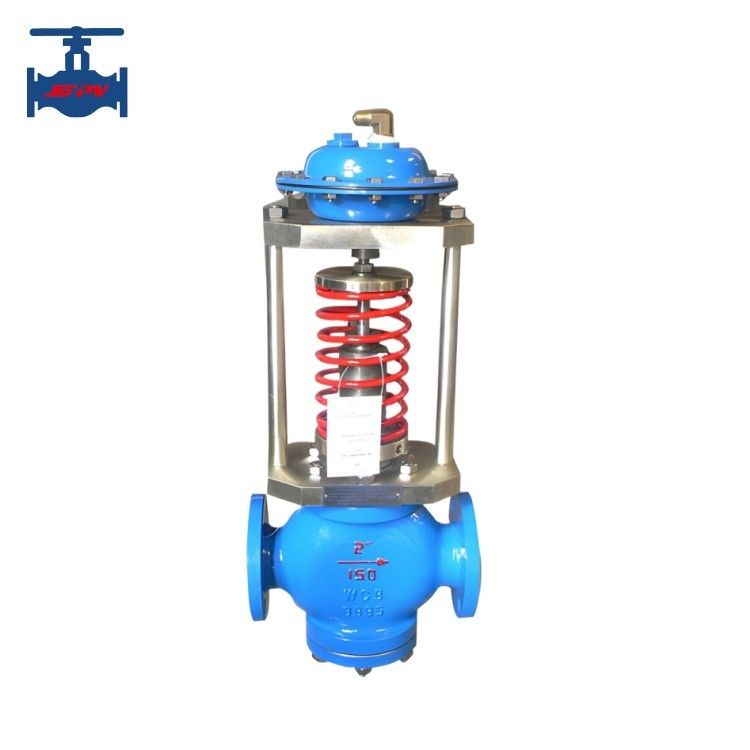

WCB 플랜지드 자체 작동 압력 조절 밸브 물 증기 기름 사용
제품 소개:
SZZCP시리즈 자체 작동 압력 조절 밸브는 외부 에너지를 필요로 하지 않습니다.그것은 밸브 코어의 위치를 제어하기 위해 액추에이터를 입력하기 위해 전력원으로 조절 매체의 에너지를 사용합니다, 두 끝에서 압력 차이와 흐름 속도를 변경하고 밸브의 앞 (또는 뒤에) 압력을 안정화합니다.그리고 저압 설정점 파동 힘, 및 가스, 액체 및 증기 매체에 대한 압력 감소 및 안정화 또는 압력 완화 및 안정화의 자동 제어에 널리 사용됩니다.
자체 작동 압력 조절 밸브는 세 가지 구조를 가지고 있습니다: 단일 좌석 압력 조절 밸브 (SZZYP), 수갑 압력 조절 밸브 (SZZYM),두 개의 좌석 압력 조절 밸브 (SZZYN)2가지 유형의 액추에이터: 대막 타입과 피스톤 타입압력 절감 밸브 후 압력 조절 (B형) 과 압력 완화 밸브 전 압력 조절 (K형) 을 포함한 기능의 종류. 제품의 명목 압력 등급은 PN16, 40, 및 64를 포함합니다. 밸브 몸의 지름 범위는 DN20-300입니다. 누출의 세 레벨이 있습니다. 레벨 II, 레벨 IV, 레벨 VI;흐름 특성은 빠른 개방입니다.압력은 15Kpa에서 2500Kpa까지 단계별로 조정됩니다. 사용자 작업 조건의 요구 사항을 충족시키기 위해 필요에 따라 결합 될 수 있습니다.
제품 기술 파라미터:
| 포트 크기 DN ((mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 명명 흐름 계수 (KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||
| 명칭 스트록 (mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||
| 압력 명소 PN ((Mpa) | 1.6,4.0,6.4 | ||||||||||||||
| 압력 조절 범위 (MP a) | 1550 4080 60100 80140 120180 160220 200260 240~300~280~350~330~400~380~450~430~500~480~560~540~620 600~700~680~800~780~900~880~1000~980~1500~1000~2500 |
||||||||||||||
| 흐름 특성 (°C) | 빨리 열어 | ||||||||||||||
| 조정 정확도 (%) | ±5 | ||||||||||||||
| 작업 온도 ((°C) | ≤350 | ||||||||||||||
| 허용되는 누출량 | 딱딱한 밀폐 ((1/h) | 단일 좌석:≤10?? 4 밸브 등급 용량 ((IV 클래스);이중 좌석 및 수갑:≤5 × 10?? 3 밸브 등급 용량 ((II 클래스) | |||||||||||||
| 부드러운 봉인 (m1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||
| 압력 감소 비율 | 맥스 | 10 | |||||||||||||
| 미네 | 1.25 | ||||||||||||||
제품 특징:
1자체 작동 압력 조절 밸브는 외부 에너지를 필요로하지 않으며 전기 또는 가스 없는 상황에서 작동 할 수 있습니다. 이는 편리하고 에너지 절감입니다.
2압력 세그먼트 범위는 잘하고 높은 조정 정확도로 서로 교차합니다.
3압력 설정 값은 작동 중 지속적으로 설정 될 수 있습니다.
4. 밸브 앞과 뒤에 압력 사이에 10: 1에서 10: 8의 비율로 밸브 뒤에 압력을 조정
5고무 대막 유형 탐지, 높은 탐지 정확성과 가동기의 민감한 작용.
6조절 밸브가 반응하고 정확하게 제어되도록 압력 균형 메커니즘을 채택합니다.
