제품 세부 정보
Place of Origin: China
지불 및 배송 조건
Shutoff Capability: |
Bubble-tight, Class VI, or Class V |
End Connections: |
Flanged, Threaded, Welded |
Connection: |
Flanges |
Flow Control: |
On/Off |
Size: |
1 inch |
Manufacturing Craft: |
Casting |
Air Source: |
3-7 bars |
End Connection: |
Flanged |
Product Features: |
Industrial automation control valve |
Leakage Rate: |
Bubble Tight |
Seat Material: |
PTFE |
Flow Characteristic: |
Linear |
Elastic Memory: |
Excellent elastic memory |
Operation Type: |
Manual |
Actuation Type: |
Handwheel |
Shutoff Capability: |
Bubble-tight, Class VI, or Class V |
End Connections: |
Flanged, Threaded, Welded |
Connection: |
Flanges |
Flow Control: |
On/Off |
Size: |
1 inch |
Manufacturing Craft: |
Casting |
Air Source: |
3-7 bars |
End Connection: |
Flanged |
Product Features: |
Industrial automation control valve |
Leakage Rate: |
Bubble Tight |
Seat Material: |
PTFE |
Flow Characteristic: |
Linear |
Elastic Memory: |
Excellent elastic memory |
Operation Type: |
Manual |
Actuation Type: |
Handwheel |

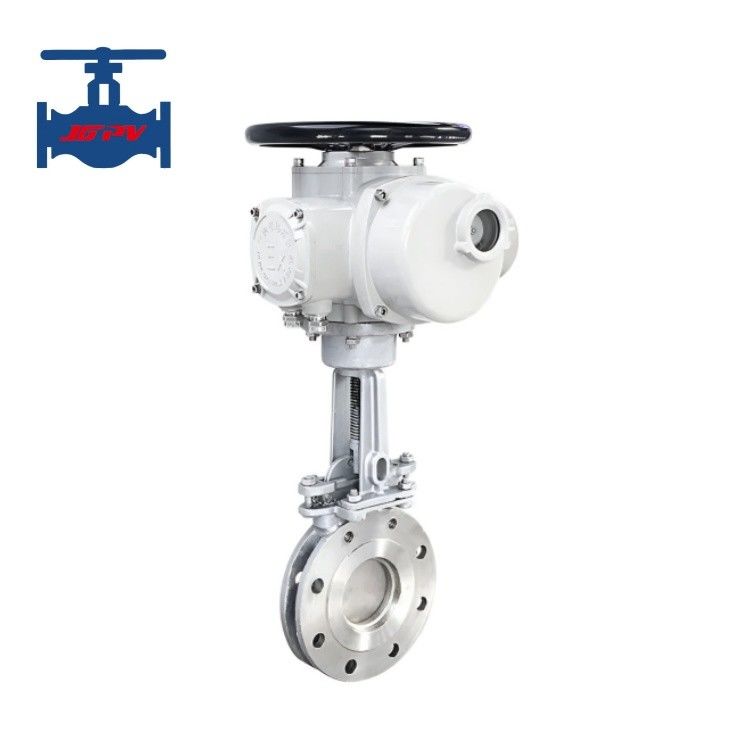

하이라이트전기 칼 게이트 밸브
제품 소개:
전기 칼 게이트 밸브 (electric knife gate valve) 는 칼 게이트 밸브 또는 칼 용액 밸브로도 알려져 있습니다.
광산 발전소에서 도시 하수 처리 및 일반 산업용 하수 처리
식품, 위생 및 의약품의 전문 파이프라인 시스템으로 파이프 라인.
큰 흐름 저항, 무거운 무게, 어려운 설치와 큰 발자국 관련 문제를 철저히 해결
일반 밸브, 슬랩 밸브, 밸브, 제어 밸브, 나비 밸브 등
작은 크기, 낮은 흐름 저항, 가벼운 무게, 쉽게 설치, 그리고 쉽게 해체. 칼 게이트 밸브의 출현 이후,
많은 일반용 켜고 끄는 밸브와 제어 밸브가 대체되었습니다.
전기 칼 게이트 밸브는 국내 및 국제에서 첨단 기술과 구조적 장점을 통합
사용 중 다른 제조업체에서 생산 된 전기 칼 게이트 밸브의 단점을 제거합니다.
가벼운 무게, 간단하고 컴팩트한 구조, 신뢰할 수있는 밀폐 성능, 긴 서비스 수명, 미디어를 잘라내는 능력
밀폐 원칙은 다음과 같습니다: 게이트가 완전히 닫을 때, 게이트의 기울어진 표면은
밸브 몸, 밀폐 효과를 위해 밀폐 표면에 게이트를 단단히 압축합니다.
게이트의 바닥의 표면은 중간 절단 기능을 가지고 있으며, 밸브가 막히고 막히기 쉬운 경우가 적습니다.
구조는 단단한 밀폐 또는 부드러운 밀폐 옵션으로 설계 될 수 있습니다. 사용자가 유형에 기반한
장착 요구 사항에 따라. 칼 같은 게이트의 사용으로 인해, 그것은 최고의 절단 성능을 가지고 있습니다.
용말, 가루형 곡성 물질 및 섬유 등 통제하기 어려운 유체에 적합합니다. 산업 분야에서 널리 사용됩니다.
종이 제조, 석유화학, 광업, 배수 및 식품 가공. 여러 밸브 좌석이 선택 가능
및 전기 또는 공기 액추에이터는 자동 밸브를 달성하기 위해 현장 제어 필요에 따라 장착 할 수 있습니다.
수술
제품 기술 파라미터:
|
항구 크기 |
DN50-DN1200 |
|
|
수압 |
PN10∙1.6 (MPa);150LB; 10K |
|
|
연결 방식 |
오프러와 플랜지 |
|
|
원동 방식 |
전기 작동 장치 |
|
|
전원 공급 |
AC380V |
|
|
제어 방식 |
켜고 끄는 기능과 조절 기능 |
|
|
작업 압력 |
DN50∙DN250: 10 바 DN300∙DN400: 6 바 DN450: 5 바 DN500∙DN650: 4 바 |
|
|
플랜지 연결 |
GB9113.1-2000·JB/T79.1-1984·HG20592-1997·ASME B 165·EN 1092-1:2001 |
|
|
길이 표준 |
GB/T15188.2-94; MSS SP 81-2001 |
|
|
압력 표준 |
GB/T12224-2007; ANME B 16.34-2003·ISO7005-1 |
|
|
시험 표준 |
강도 및 밀착 표준:JB/T9092-1999 |
|
|
작동 온도 |
좌석 |
NBR≤80°C;EPDM≤120°C;PTFE≤180°C: 스테인레스 스틸 단단한 합금≤ 450-900°C |
|
몸체 |
WCB≤425°C; 스테인리스 스틸, 크롬 몰리브덴 스틸≤600°C; 2520 듀플렉스 스테인레스 스틸≤ 900°C |
|
|
중간 적용 |
석탄 선택, 슬래그 배출, 도시 하수 처리, 식품, 종이-광산 발전소의 제조, 의약품, 석유, 화학 및 기타 석유, 물 및 증기 파이프 라인, 시멘트 매립물, 금가루, 모래, 슬래그, 석탄 매립물, 직물, 목재 직물,꼬리, 섬유, 먼지, 화학 처리 폐수, 퇴적 탱크, 아스팔트, 시로 출구, 과일 주스, 곡물, 도살소 폐수등등 |
|
제품 특징:
1밸브 몸은 통합 설계, 낮은 유체 저항과 유연하고 편리한 조작을 채택합니다.
2스크루 드라이브는 트랜스미션 마찰을 크게 줄이고 밸브의 열과 폐쇄를 용이하게하는 이중 평면 베어링 디자인을 채택합니다.
3칼 게이트 밸브의 밀폐 밸브 좌석은 이동식 밀폐를 채택하고, O 반지 전 꽉 막는 것은 밀폐 밸브 좌석이 밸브 판에 단단히 붙어있는 것을 만들기 위해 전 꽉 막는 힘을 제공합니다.누출을 크게 줄이는그것은 장시간 사용에서 밀폐 쌍의 마모에 대한 자동 보상 기능을 가지고 있으며, 밸브의 서비스 수명을 향상시킵니다.
4고정 된 안내 손톱, 갈라진 설계가 없습니다, 중간에 축적 및 막힘을 유발하기가 쉽지 않습니다.
5밸브 좌석은 중소 및 산업의 필요에 따라 금속 단단한 밀폐 또는 부드러운 밀폐로 선택할 수 있습니다.게이트 플레이트는 단단한 크롬 접착 또는 표면에 이온 나이트라이딩으로 처리됩니다, 더 마모 저항성을 높이고 밀폐 표면의 사용 수명을 향상시킵니다. 부드러운 밀폐 밸브 좌석은 PTFE, NBR 또는 EPDM에서 선택할 수 있습니다.밀폐 성능이 좋고, 경화 저항성이 좋으며.
6DZW 타입의 멀티 턴 전기 액추에이터 또는 전기-하이드라울릭 액추에이터가 장착되어 있으며, AC380V의 전원 공급 장치로, 슬러리 밸브의 열과 폐쇄를 제어 할 수 있습니다.
