제품 세부 정보
모델 번호: PZ73W-16P
지불 및 배송 조건
흐름제어: |
ON |
작동 유형: |
사용 설명서 |
정비 재료: |
스테인레스 스틸, 황동, 청동 |
압력 등급: |
150PSI |
탄성 기억: |
우수한 탄성 기억 |
작동 타입: |
수동핸들 |
누출 클래스: |
클래스 IV, 클래스 V, 클래스 VI |
온도 범위: |
0~100°C |
단 접속: |
스레드 |
실링 소재: |
PTFE |
밸브형: |
문짝 밸브 |
차단 기능: |
버블-테이트, 클래스 VI 또는 클래스 v |
기술을 제조하기: |
캐스팅 |
구조: |
진동판 |
목적: |
흐름 조절 |
흐름제어: |
ON |
작동 유형: |
사용 설명서 |
정비 재료: |
스테인레스 스틸, 황동, 청동 |
압력 등급: |
150PSI |
탄성 기억: |
우수한 탄성 기억 |
작동 타입: |
수동핸들 |
누출 클래스: |
클래스 IV, 클래스 V, 클래스 VI |
온도 범위: |
0~100°C |
단 접속: |
스레드 |
실링 소재: |
PTFE |
밸브형: |
문짝 밸브 |
차단 기능: |
버블-테이트, 클래스 VI 또는 클래스 v |
기술을 제조하기: |
캐스팅 |
구조: |
진동판 |
목적: |
흐름 조절 |
제품 세부 사항:

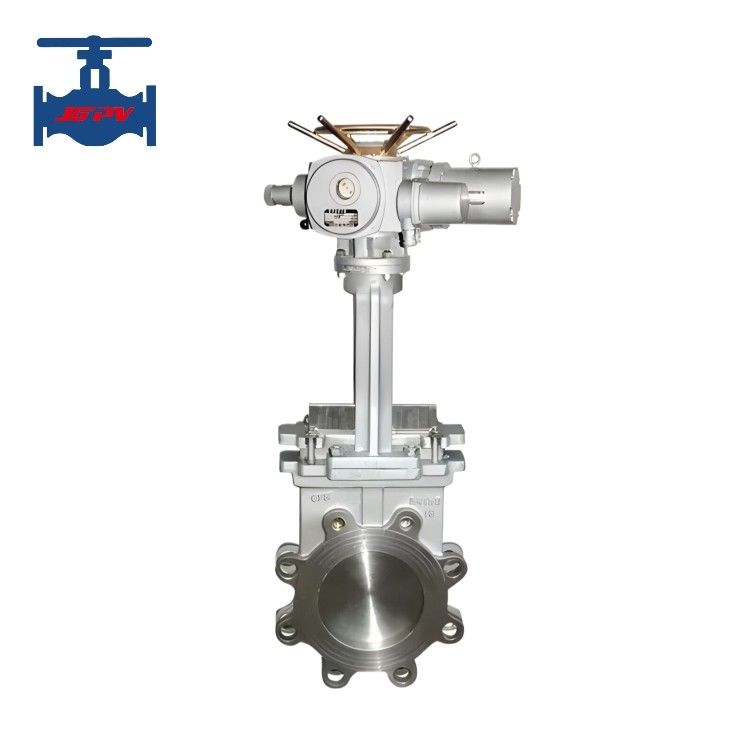

이름에서 알 수 있듯이, 칼 게이트 밸브는 평평한 게이트 판의 밑에 블레이드 모양의 대각 절단 특징, 그 기능은
매개체를 차단하여 매개체에 의해 차단되지 않고 밸브가 닫을 수 있도록합니다.
매스프루스, 석탄 재, 화학 원료, 하수 및 식품과 같은 매체의 흐름을 열고 닫습니다.
칼 게이트 밸브는 게이트 플레이트, 그 움직임 방향은 유체 방향에 세로입니다. 칼 게이트 밸브는 완전히 열 수 있습니다
이 밸브는 조작이 쉽고, 자유롭게 열 수 있으며 유연하고,
신뢰할 수 있는 이동; 게이트 플레이트 조립 및 유지 관리가 간단, 밀폐 구조는 합리적이며 밀폐 고리가 편리합니다.
그리고 교체하기 쉽습니다. 칼 게이트 밸브의 게이트 플레이트는 절단 기능을 가지고 있습니다.
그리고 자동으로 잔해를 제거합니다. 스테인레스 스틸 게이트 판은 진열로 인한 밀폐 누출을 방지 할 수 있습니다.
제품 기술 파라미터:
|
항구 크기 |
DN50-DN1200 |
|
|
수압 |
PN10∙1.6 (MPa);150LB; 10K |
|
|
연결 방식 |
오프러와 플랜지 |
|
|
원동 방식 |
전기 작동 장치 |
|
|
전원 공급 |
AC380V |
|
|
제어 방식 |
켜고 끄는 기능과 조절 기능 |
|
|
작업 압력 |
DN50∙DN250: 10 바 DN300∙DN400: 6 바 DN450: 5 바 DN500∙DN650: 4 바 |
|
|
플랜지 연결 |
GB9113.1-2000·JB/T79.1-1984·HG20592-1997·ASME B 165·EN 1092-1:2001 |
|
|
길이 표준 |
GB/T15188.2-94; MSS SP 81-2001 |
|
|
압력 표준 |
GB/T12224-2007; ANME B 16.34-2003·ISO7005-1 |
|
|
시험 표준 |
강도 및 밀착 표준:JB/T9092-1999 |
|
|
작동 온도 |
좌석 |
NBR≤80°C;EPDM≤120°C;PTFE≤180°C: 스테인레스 스틸 단단한 합금≤ 450-900°C |
|
몸체 |
WCB≤425°C; 스테인리스 스틸, 크롬 몰리브덴 스틸≤600°C; 2520 듀플렉스 스테인레스 스틸≤ 900°C |
|
|
중간 적용 |
석탄 선택, 슬래그 배출, 도시 하수 처리, 식품, 종이-광산 발전소의 제조, 의약품, 석유, 화학 및 기타 석유, 물 및 증기 파이프 라인, 시멘트 매립물, 금가루, 모래, 슬래그, 석탄 매립물, 직물, 목재 직물,꼬리, 섬유, 먼지, 화학 처리 폐수, 퇴적 탱크, 아스팔트, 시로 출구, 과일 주스, 곡물, 도살소 폐수등등 |
|
제품 특징:
1밸브 몸은 통합 설계, 낮은 유체 저항과 유연하고 편리한 조작을 채택합니다.
2스크루 드라이브는 트랜스미션 마찰을 크게 줄이고 밸브의 열과 폐쇄를 용이하게하는 이중 평면 베어링 디자인을 채택합니다.
3칼 게이트 밸브의 밀폐 밸브 좌석은 이동식 밀폐를 채택하고, O 반지 전 꽉 막는 것은 밀폐 밸브 좌석이 밸브 판에 단단히 붙어있는 것을 만들기 위해 전 꽉 막는 힘을 제공합니다.누출을 크게 줄이는그것은 장시간 사용에서 밀폐 쌍의 마모에 대한 자동 보상 기능을 가지고 있으며, 밸브의 서비스 수명을 향상시킵니다.
4고정 된 안내 손톱, 갈라진 설계가 없습니다, 중간에 축적 및 막힘을 유발하기가 쉽지 않습니다.
5밸브 좌석은 중소 및 산업의 필요에 따라 금속 단단한 밀폐 또는 부드러운 밀폐로 선택할 수 있습니다.게이트 플레이트는 단단한 크롬 접착 또는 표면에 이온 나이트라이딩으로 처리됩니다, 더 마모 저항성을 높이고 밀폐 표면의 사용 수명을 향상시킵니다. 부드러운 밀폐 밸브 좌석은 PTFE, NBR 또는 EPDM에서 선택할 수 있습니다.밀폐 성능이 좋고, 경화 저항성이 좋으며.
