제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: ZJHP-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD189.9/Set to USD11399.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 2 주요
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
다이어프램 및 슬리브 시트 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 18" |
연결: |
플랜지 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
제품 특징: |
산업 자동화 제어 밸브 |
목적: |
흐름 조절 |
구조: |
다이어프램 및 슬리브 시트 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
주강 및 스테인리스강 |
중형: |
물, 증기, 기름 등 |
포트의 크기: |
3/4" - 18" |
연결: |
플랜지 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |

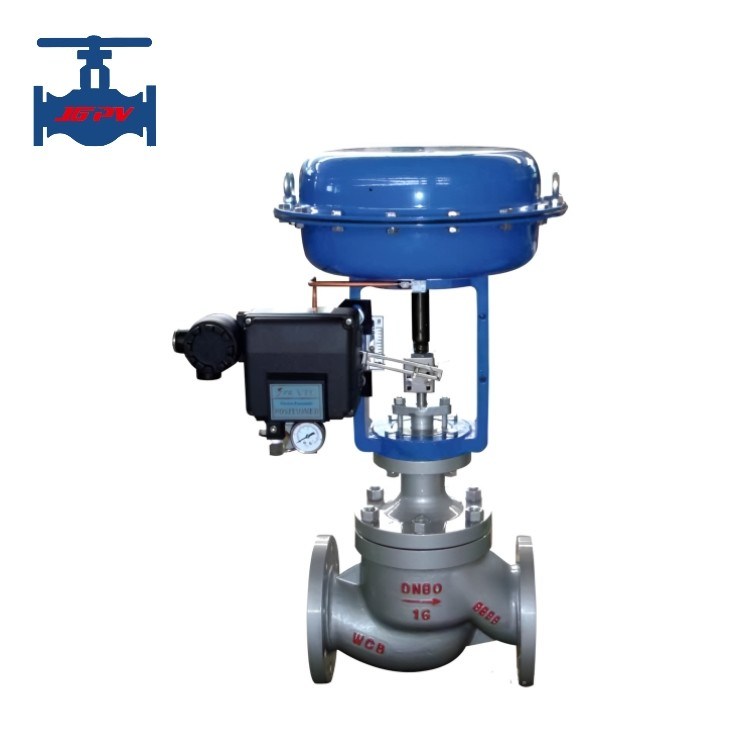

ANSI GB 플랜지 스프링 반환 Pneumatic 변조 4-20mA 신호 제어 밸브
제품 소개:
제어 밸브 (control valve) 는 가스, 석유, 물, 증기와 같은 유체의 흐름을 제어하거나 변경하는 데 사용되는 전력 작동 장치입니다. 제어 장치에서 신호를 수신한 후 흐름을 변경합니다.그것은 흐름 경로의 크기를 변경하여 유체의 흐름을 관리하고 지시하는 데 사용되는 제어 장치입니다.제어 밸브는 흐름, 온도, 압력 또는 액체의 수준을 직접 제어 할 수 있습니다. 액체의 흐름을 제어하기 위해 제어 밸브는 밸브 플러그 또는 디스크의 위치를 조정하는 액추에이터를 사용합니다.이 방법은 프로세스 변수를 목표 설정 포인트에 가능한 한 가깝게 유지하기 위해 적용됩니다.이 밸브 설비의 구성 요소는 밸브 몸체, 액추에이터, 포지셔너입니다. 몸체는 트림 부품과 모트 조립으로 구성됩니다.그 구조는 좌석 표면과 밸브 폐쇄 부분을 지원하면서 유체 정적 압력과 차압을 견딜 수 있습니다., 유체의 흐름을 허용, 파이프 연결 끝을 제공, 그리고 위의 모든.또는 전기적으로 구동되는 액추에터는 밸브를 열고 닫기 위해 필요한 힘을 생성하는 도구입니다원하는 설정 포인트를 유지하기 위해, 포지셔너 추적 및 실제 액추에이터 움직임을 관리합니다.
공기 대막 유형 조절 밸브는 다발항 공기 작동 장치와 조절 밸브 몸으로 구성됩니다. 상위 가이드 구조로 컴팩트 구조의 장점이 있습니다.가벼운 무게, 민감한 작용, 유체 채널은 가동 S, 작은 압력 하락 손실, 큰 밸브 용량, 정확한 흐름 특성, 편리한 해체 및 조립.그것은 가스 공정 매개 변수를 정확하게 제어하는 데 널리 사용됩니다, 액체 및 다른 매체에서 압력, 흐름 속도, 온도 및 액체의 수준을 주어진 값에서 유지합니다.특히 작은 누출을 허용하는 데 적합하고 밸브 앞과 뒷 압력 차이는 큰 경우가 아닙니다.
제품 기술 파라미터:
|
밸브 유형 |
직선 통속 단일 좌석 발사 제어 밸브 |
||||
|
포트 크기 |
DN20-DN450 |
||||
|
수압 |
PN10-PN64 |
||||
|
플랜지 표준 |
JB/T79.1-94,792-94, ASME B16.5 |
||||
|
몸의 원자재 |
유연강 (ZG230450) (ZGICr18Ni9Ti, ZGICr18Ni12M02Ti) 등 |
||||
|
모트 |
표준: 20~200°C 열 분산: 230-450°C 냉동:-60~196°C 밀폐:-40~350°C |
||||
|
보닛 종류 |
볼트 압력 |
||||
|
포장 |
PTFE, 그래피트 |
||||
|
디스크 타입 |
단일 좌석 펌프 타입 및 수갑 타입 |
||||
|
디스크 원료 |
스테인리스 스틸 ((1Cr18Ni9Ti,1Cr18Ni12M02Ti, 316L) |
||||
|
흐름 특성 |
같은 비율과 선형적 특성 |
||||
|
액추에이터 타입 |
ZHA/B 멀티 스프링 디아프라그마 액추에터 |
||||
|
액추에이터 타입 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
유효 면적 (cm2) |
220 |
350 |
350 |
560 |
900 |
|
명칭 도동 (mm) |
10 |
16 |
25 |
40 |
60 |
|
스프링 범위 (Kpa) |
200-200, 40-200, 80-240, 20-60, 60-100 |
||||
|
디아프라그마 재료 |
EPDM NBR |
||||
|
공기 공급 |
140~400KPa |
||||
|
공기 출처 |
RCl/4" |
||||
|
실내 온도 |
-40~85°C |
||||
제품 특징:
1균형 잡힌 스풀 구조, 축 불균형 힘은 작고 허용 된 압력 차이는 크며 안정성이 좋습니다.
2. 장갑은 강한 교환성, 편리한 해체 및 조립, 쉬운.
3모든 금속 스풀 구조, 레벨 IV까지 누출 준 부드러운 밀폐 구조 스풀 레벨 VI 누출 준.
4유체 역학의 원칙에 따르면, 밸브 몸은 낮은 흐름 저항 채널의 동등한 섹션으로 설계, 고유 조정 비율은 50,그리고 명목 흐름 계수는 30% 증가합니다..
5. 액추에이터는 높이를 30% 줄일 수 있는 멀티 스프링 구조를 채택합니다.
