강조하다:

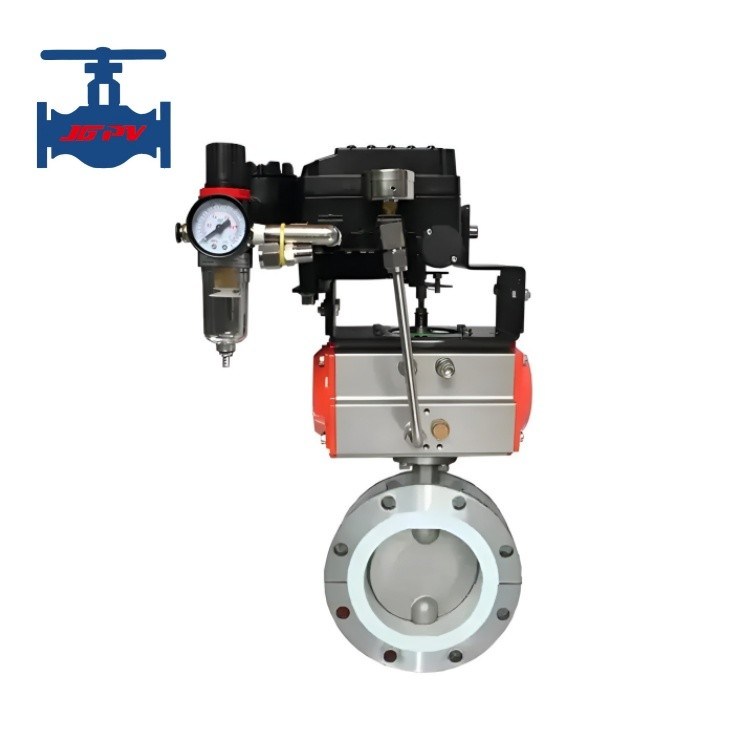

                                                                                                                                                                                                                                                                                                                                                                                직렬 마운트 나비 밸브, 공압 버터플라이 밸브 직접 장착


적용::	장군	중간 유형 ::	물, 증기, 기름 등
증가하는 타입 ::	다이렉트 마운트	표준 또는 비 표준::	기준
흐름 길 ::	양방향	작동 ::	수동, 전기, 공압, 자동
밀봉 성능 ::	봉합	Working Temperature::	Normal Temperature And High Temperature
압력 적용::	실내압력	품질 보증::	18개월

적용::	장군
중간 유형 ::	물, 증기, 기름 등
증가하는 타입 ::	다이렉트 마운트
표준 또는 비 표준::	기준
흐름 길 ::	양방향
작동 ::	수동, 전기, 공압, 자동
밀봉 성능 ::	봉합
Working Temperature::	Normal Temperature And High Temperature
압력 적용::	실내압력
품질 보증::	18개월

일반적인 적용 분야 공압 버터플라이 밸브 직접 장착 방식

하이라이트펌프 버터플라이 밸브

제품 소개:

나비 디스크는 파이프 라인의 지름을 따라 설치됩니다. 나비 밸브 몸의 고리 통로 안쪽에,

디스크 모양의 나비 디스크는 0°에서 90°의 각 범위 내에서 자신의 축 주위에 회전합니다. 회전 각도가 90°에 도달하면,

밸브는 완전히 열려 있습니다. 이 유형의 밸브는 일반적으로 파이프라인에 수평적으로 설치됩니다. 부드럽게 밀폐 된 중앙 선 웨이퍼 나비

밸브 및 이중 외진 플랜지 나비 밸브는 컴팩트 구조, 전환에 쉬운 90 ° 회전, 신뢰할 수 있습니다.

밀폐 및 긴 서비스 수명. 그들은 물공업, 발전소,

철강공장, 종이공장, 화학공장, 식품공장 등에서 흐름 조절과 켜고 끄는 제어

제품 기술 매개 변수:

명목 지름 DN (mm)		50~1200
명목 압력 PN (MPa)		0.6∙4.0
시험 압력 (MPa)	강도 (물)	0.9∙6.0
시험 압력 (MPa)	포장 (물)	0.66∙4.4
주요 성분	몸체	스테인레스 스틸/탄소 강철/합금강
	밸브 판	스테인레스 스틸/탄소 강철/합금강
	밸브 줄기	2Cr13 스테인리스 스틸
	포장	PTFE, 유연한 그래피트
	셰프트	스테인리스 스틸, PTFE, 시멘트 탄화물
작동 온도		-40~570°C
중등 적정		물, 기름, 증기, 산, 알칼리 및 다른 부식 매체

제품 특징:

이 밸브는 이중 외진 구조를 채택하고 있으며, 닫을 때 단단해지는 밀폐 기능을 갖추고 있으며, 신뢰할 수있는 밀폐 성능을 보장합니다.
밀폐 쌍은 스테인레스 스틸과 질질유 내성 고무로 구성되어 있으며, 긴 사용 수명을 보장합니다.
고무 밀폐 고리는 밸브 몸 또는 나비 디스크에 배치 될 수 있으며 사용자가 선택할 수있는 다른 특성을 가진 미디어에 적응 할 수 있습니다.
나비 디스크는 프레임 구조를 갖추고 있으며, 높은 강도, 큰 흐름 영역 및 낮은 흐름 저항을 제공합니다.
전체적 으로 구운 완성품 은 부패 를 효과적으로 방지 한다. 밀폐 좌석 물질 을 교체 하는 것 만으로, 밸브 는 다른 매체 에 적용 될 수 있다.
이 밸브는 양방향 밀폐 기능을 가지고 있으며, 매체 흐름 방향이나 공간 위치에 의해 제한되지 않고 모든 방향으로 설치할 수 있습니다.
밸브 는 독특 한 구조, 유연 한 작동, 노동 을 절약 하는 설계, 그리고 편리 한 조작 을 갖추고 있습니다.
