제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: LD371X-16Q
지불 및 배송 조건
최소 주문 수량: 1SET
가격: USD13.9/PC - USD399.9/PC
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 한달에 1000PCS
표준 또는 비표준: |
표준 |
적용: |
공업용 용도 |
표준: |
ANSI, ASME, DIN, GB |
중형: |
기름, 급수됩니다 |
작업 온도: |
상온 -20°C ~ 120°C |
운영: |
수동, 웜기어, 공압 및 전동 액츄에이터 |
원료: |
연성이 있는 철, 주강, 스테인레스강 |
표면 처리: |
융합 에포시 결합 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
집중적 나비형 밸브 |
표준 또는 비표준: |
표준 |
적용: |
공업용 용도 |
표준: |
ANSI, ASME, DIN, GB |
중형: |
기름, 급수됩니다 |
작업 온도: |
상온 -20°C ~ 120°C |
운영: |
수동, 웜기어, 공압 및 전동 액츄에이터 |
원료: |
연성이 있는 철, 주강, 스테인레스강 |
표면 처리: |
융합 에포시 결합 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
집중적 나비형 밸브 |

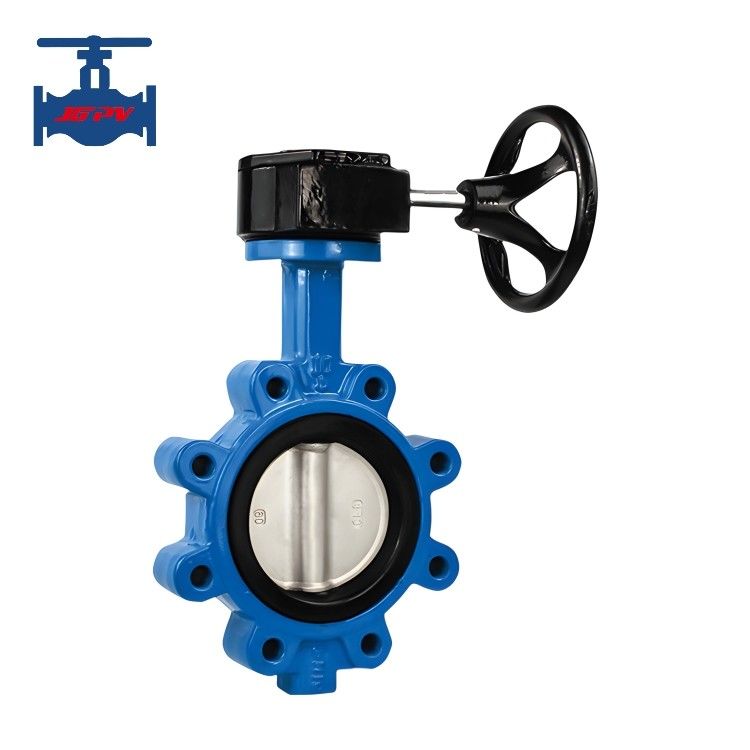

ANSI 표준 유연 철 럭 타입 중앙선 웨이퍼 나비 밸브
제품 소개:
나비 밸브 (Butterfly valve) 는 쿼터 턴 밸브로, 켜고 끄는 기능이나 조절 기능을 위해 자주 사용된다. 주 기능은 파이프 라인에서의 유체 흐름을 제어하는 것이다.흐름 속도는 0에서 90도 사이의 각도에서 원반 모양의 요소를 회전함으로써 정확하게 제어 할 수 있습니다. 켜고 끄는 응용 프로그램 또는 흐름을 조절하는 데 일반적으로 사용됩니다. 완전히 열 때 압력 하락과 함께 방해받지 않는 흐름을 제공합니다. 닫을 때,그들은 모든 흐름을 막는 단단한 밀착을 제공합니다. 그들은 거대한 오리피스 지름과 함께 사용할 수 있으며 빠르게 작동합니다. 막대기에 부착 된 디스크. 디스크는 밸브가 열릴 때 유체가 통과 할 수 있도록 회전합니다.막대기가 디스크를 4분의 1으로 돌 때 흐름 방향에 세로직 한 지점으로 돌, 그것은 닫습니다. 그들은 액체의 흐름을 중지하기 위해 1/4 회로로 회전 운동 밸브입니다. 그들은 흐름을 제어 할 수있는 능력을 가지고 있습니다. 그들은 광범위한 응용 프로그램을 가지고 있습니다.특히 흐름 격리, 그리고 물 공급, 수집 및 유통, 그리고 펌프 스테이션을 포함하여 광범위한 프로세스 매체 및 산업에서 사용됩니다.
럭형 나비 밸브는 미국의 표준 나비 밸브이며, 웨이퍼 나비 밸브 제품과 동일한 기능을 수행하며, 이중 볼트 밸브로 두 개의 파이프 플랜지 사이에 연결됩니다.간단한 구조, 작은 크기, 가벼운 무게, 단지 몇 개의 부분. 그리고 단지 90 ° 회전 할 필요가 빠르게 열고 닫을 수 있습니다, 간단한 작업, 밸브는 좋은 유체 제어 특성을 가지고 있습니다.나비 밸브가 완전히 열려있는 위치에있을 때, 나비 판 두께는 밸브 몸체를 통해 매체가 흐르면 유일한 저항이므로 밸브가 생성하는 압력 하락이 매우 작으므로 좋은 흐름 제어 특성을 가지고 있습니다.나비 밸브는 두 개의 밀폐 유형이 있습니다: 스프링 밀폐 및 금속 밀폐. 탄력 밀폐 밸브, 밀폐 고리는 밸브 몸체에 장착되거나 디스크 주변에 고정될 수 있습니다.
제품 기술 매개 변수:
| 명목 지름 DN (mm) | 50~600 | |
| 명목 압력 PN (MPa) | 10.6/150파운드 | |
| 시험 압력 (MPa) | 강도 (물) | 2.4 |
| 포장 (물) | 1.76 | |
| 주요 성분 | 밸브 몸체 | 융통성 철 |
| 디스크 | 유연 철, 스테인레스 스틸 | |
| 좌석 | EPDM, PTFE | |
| 엑셀 | 20Cr13 | |
| 작동 온도 | ≤ 120°C | |
| 중등 적정 | 물과 기름 | |
| 연결 | 웨이퍼 타입 | |
| 원동 방식 | 레벨, 워크 기어, 공기 및 전기 액추어터 | |
제품 특징:
1- API 609/EN 593에 따라 설계
2양쪽에서 단단하고, 톱니 모양의 귀가 있습니다.
3몸체의 모양에 맞춘 유연한 수갑은 낮은 작동 토크를 보장합니다. 높은 흐름 계수를 제공하는 높고 낮은 반 줄기, 낮은 규칙적인 토크를 제공하는 주변에있는 가공 디스크.
4ISO 5211에 따른 장착 플랜지, 쉽게 작동하기 위해 워크 기어, 공기 작동 장치 및 전기 작동 장치 설치.
5작은 작동 모멘트, 노동을 절약하는 능숙함
6빠른 개방 및 폐쇄 속도와 좋은 밀폐 효과.
6모든 위치에 설치할 수 있습니다, 공간 절약 디자인, 저렴한 비용과 간편한 유지보수.
7화학, 석유 및 가스, 석유화학, 에너지, 섬유 및 물 분야와 같은 산업에서 광범위한 응용, 물 처리, 화학 처리, 석유 및 가스, 발전 등
