제품 세부 정보
Place of Origin: China
지불 및 배송 조건
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,Western Union,T/T
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

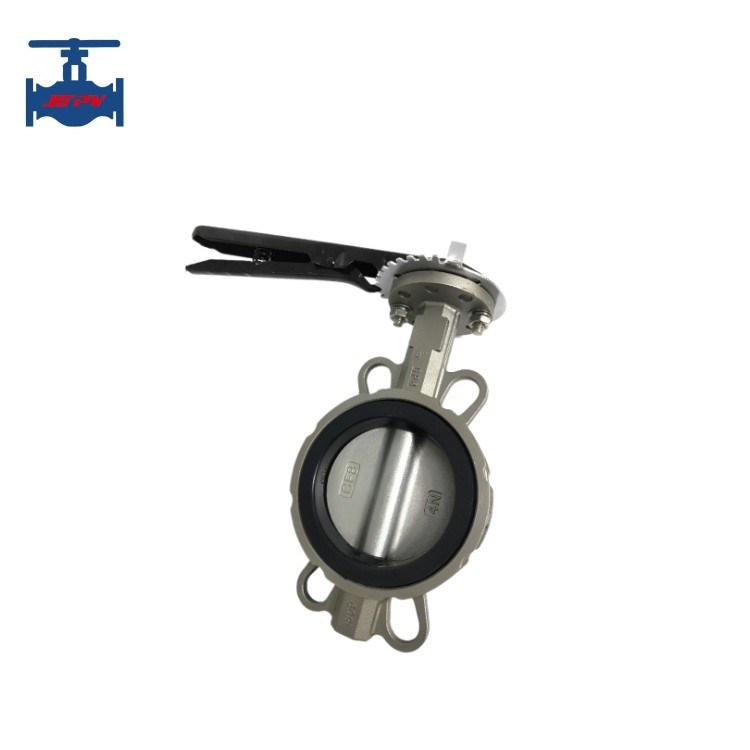

강조점:중심선 버터플라이 밸브 (동심 버터플라이 밸브)
제품 소개:
중심선 소프트 씰 버터플라이 밸브는 파이프라인에 가장 적합한 일반적인 버터플라이 밸브입니다. 이 실용 신안은 단순한 구조, 작은 유량 저항 계수, 거의 직선적인 유량 특성을 가지며, 이물질이 없고, 가볍고, 설치가 편리하며, 구동 토크가 작다는 장점이 있습니다. 이 밸브는 매체를 차단하는 데 사용할 수 있으며, 매체의 흐름을 조절하는 데에도 사용할 수 있습니다. 작동 장치는 사용자의 요구 사항에 따라 수동, 전기, 공압 또는 기타 형태로 제작할 수 있습니다. 다양한 재료를 선택하고 다양한 재료의 씰 링을 제공합니다. 이 밸브는 다양한 매체 및 작동 조건에 적용 가능하며, 비용과 성능을 최적으로 일치시킵니다.
제품 기술 매개변수:
|
공칭 직경 DN (mm) |
40~150 |
|
|
공칭 압력 PN (MPa) |
1.0~1.6 |
|
|
시험 압력 (MPa) |
강도 (수압) |
1.5~2.4 |
|
밀폐 (수압) |
1.1~1.76 |
|
|
주요 구성 요소 |
밸브 바디 |
HT200 |
|
디스크 |
QT450-10 |
|
|
시트 |
NBR |
|
|
축 |
2Cr13 |
|
|
작동 온도 |
≤80℃ |
|
|
적합한 매체 |
물 및 오일 |
|
|
연결 |
웨이퍼 타입 |
|
제품 특징:
1. 컴팩트하고 휴대 가능하며, 제거 및 유지 보수가 용이하며, 모든 위치에 설치할 수 있습니다.
2. 유량 특성이 직선에 가깝고 조절 성능이 뛰어납니다.
3. 단순한 구조, 컴팩트, 작은 작동 토크 및 90도 회전만으로 빠른 개방이 가능합니다.
4. 핀 없이 밸브 플레이트와 밸브 로드를 연결하여 내부 누출 지점을 제거합니다.
5. 밸브 플레이트의 둘레는 볼 형태로 제작되어 밀봉 성능을 향상시키고 밸브의 수명을 연장하며, 압력 하에서 50,000번 개폐 후에도 누출이 없습니다.
6. 밀봉 요소는 교체 가능하며, 양방향 씰 박스에 적합합니다.
6. 버터플라이 디스크는 요청에 따라 페인팅할 수 있습니다.
7. 밸브는 플랜지 또는 웨이퍼 타입일 수 있습니다.
