제품 세부 정보
원래 장소: 중국
지불 및 배송 조건
최소 주문 수량: 1SET
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C,T/T,Western 통합
공급 능력: 달 당 100 PC
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
실내압력: |
18개월 |
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
실내압력: |
18개월 |

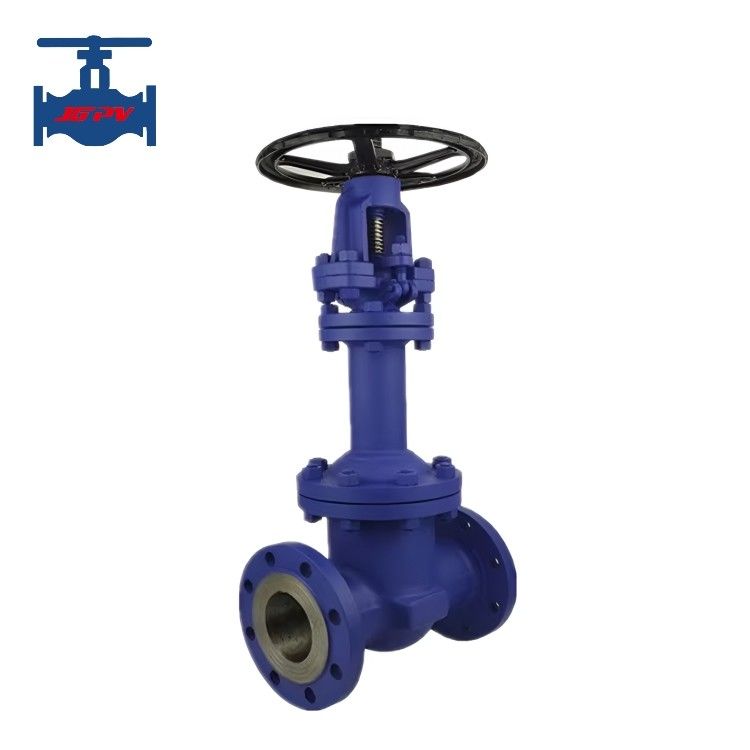

강조: 벨로우즈 플랜지 글로브 밸브
제품 소개:
벨로우즈 게이트 밸브는 주로 스템 밀봉 요소로 벨로우즈를 사용하는 게이트 밸브입니다. 이는 엄격한 스템 밀봉 요구 사항이 있는 시나리오, 예를 들어 고진공 응용 분야 및 원자력 산업에서 자주 사용됩니다. 일반 밸브의 패킹을 벨로우즈로 교체하거나 패킹과 함께 사용함으로써, 이러한 밸브는 스템에서 누출이 전혀 없도록 하여 방사성 물질이나 귀금속의 누출을 방지하거나 고진공을 유지할 수 있습니다. 벨로우즈는 스템의 상승 및 하강에 따라 팽창 및 수축하며, 최대 작동 압력은 벨로우즈의 압력 저항 및 피로 강도에 따라 달라집니다. 벨로우즈 게이트 밸브는 벨로우즈 밀봉 게이트 밸브라고도 하며, 자동 롤 용접을 통해 유체 매체와 대기 사이에 금속 장벽을 형성하여 스템 누출이 없도록 합니다. 스템은 벨로우즈와 패킹의 이중 밀봉 구조를 채택하여 스템에서 누출 없는 밀봉을 보장하므로 가연성, 폭발성, 유독성 및 귀중한 매체를 운반하는 파이프라인에 특히 적합합니다. 벨로우즈는 스테인리스 스틸 또는 인코넬 재질로 제작되었으며, 합리적인 구조 설계로 피로 저항성이 뛰어나고 긴 수명을 가지고 있습니다.
제품 기술 매개변수:
유형 번호
WZ41H-JGPV
공칭 압력
PN(MPa)
1.0 - 4.0
공칭 직경 DN
(mm)
15
|
~ |
600 |
|
|
테스트 압력 (MPa)강도 (물) |
공칭 압력의 1.5배 |
|
|
밀봉 (물)공칭 압력의 1.1배 |
밀봉 (공기)1. 벨로우즈 글로브 밸브의 핵심 구성 요소는 금속 벨로우즈입니다. 하단은 밸브 스템 어셈블리에 자동 롤 용접되고, 상단은 연결판에 자동 롤 용접되어 유체 매체와 대기 사이에 금속 장벽을 형성하여 스템 누출이 없도록 합니다.2. 밸브 디스크는 원추형 설계를 채택하여 밀봉 표면이 매체에 맞춰 유선형으로 설계되어 더 나은 밀봉 성능과 더 긴 수명을 제공합니다. |
|
|
공칭 압력의 1.5배 |
원자재 |
℃ |
|
적합한 매체: |
물, 증기, 오일 매체 |
|
|
작동 온도 |
- |
|
|
196 |
℃ |
|
|
~ |
600 |
|
|
℃ |
연결 유형 |
|
|
플랜지 |
작동 방식핸드휠, 베벨 기어, 공압 및 전기 액추에이터3. 이중 밀봉 설계 (벨로우즈 + 패킹)는 벨로우즈가 고장날 경우 밸브 스템 패킹도 누출을 방지하여 국제 밀봉 표준을 준수합니다.1. 벨로우즈 글로브 밸브의 핵심 구성 요소는 금속 벨로우즈입니다. 하단은 밸브 스템 어셈블리에 자동 롤 용접되고, 상단은 연결판에 자동 롤 용접되어 유체 매체와 대기 사이에 금속 장벽을 형성하여 스템 누출이 없도록 합니다.2. 밸브 디스크는 원추형 설계를 채택하여 밀봉 표면이 매체에 맞춰 유선형으로 설계되어 더 나은 밀봉 성능과 더 긴 수명을 제공합니다.3. 이중 밀봉 설계 (벨로우즈 + 패킹)는 벨로우즈가 고장날 경우 밸브 스템 패킹도 누출을 방지하여 국제 밀봉 표준을 준수합니다. |
|
|
4. 밸브 커버에는 내장된 그리스 피팅이 장착되어 있어 밸브 스템, 너트 및 부싱에 직접 윤활을 할 수 있습니다. 기존 글로브 밸브는 나사산에만 윤활을 할 수 있습니다. |
5. 인체 공학적 핸드휠 디자인은 더 긴 수명, 쉽고 편리한 작동, 더 큰 안전성과 신뢰성을 제공합니다. |
|
|
|
|
|
