제품 세부 정보
Place of Origin: China
브랜드 이름: JGPV
Model Number: CS49H-JGPV
지불 및 배송 조건
Minimum Order Quantity: 1 Set
가격: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

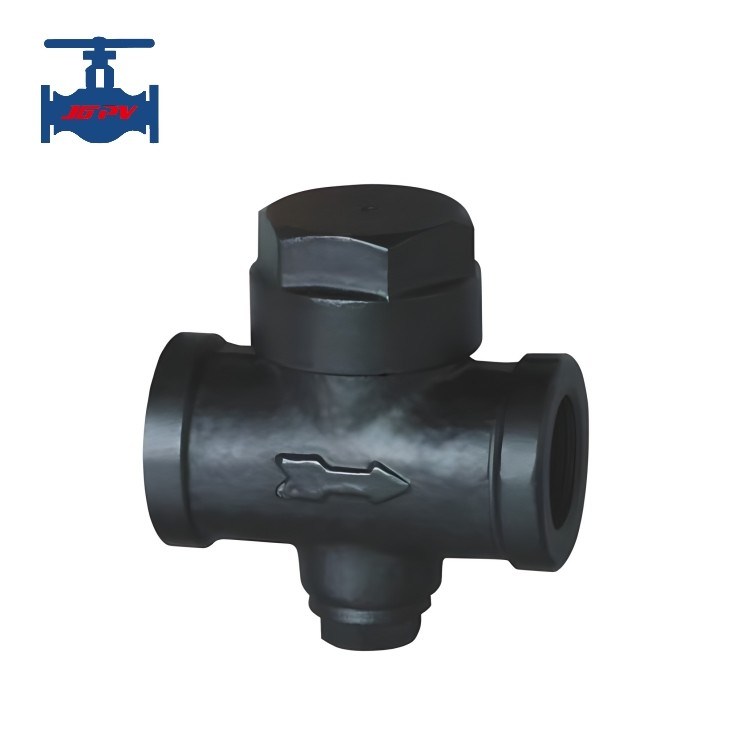

증기 파이프 라인 사용용 열역학형 증기 함정
제품 소개:
열역학적 디스크 타입 증기 함정 밸브는 증기와 응축물 열역학의 다른 특성을 활용하여 열역학 원리에 기반합니다.밸브 구멍을 통해 통과 증기와 응고물의 다른 흐름 속도와 부피 때문에, 동적 에너지와 잠재적 에너지의 동적 및 정적 압력 변화를 유발하여 밸브 판의 상부와 하부 부분 사이의 압력 차이에 변화를 초래합니다.밸브 좌석 구멍을 열고 닫기 위해 밸브 플레이트를 운전디스크 타입 증기 함정 밸브는 증기 주관 파이프 라인, 열 추적 파이프 라인, 재킷 볼루트,그리고 다양한 작은 증기 장비.
열역학적 증기 함정 은 매우 견고하고 작동하기 쉬운 배수 밸브 이다. 이 유형의 증기 함정 은 증기 함정 밸브 를 통과 하는 플래시 증기가 생성 되는 전력 으로 작동 한다.개요 다이어그램에서 보이는 것처럼유일한 움직이는 부품은 제어실 내부의 비행기에 있는 디스크입니다.
시작 단계에서는 압력 때문에 디스크가 들어갑니다.그리고 응축 물과 공기는 내부 밸브 좌석을 통과하고 디스크의 아래쪽을 통해 외부 출구에있는 세 개의 작은 구멍에서 배출됩니다..
열전력 배출 밸브 내부에는 움직일 수 있는 밸브 플레이트가 있는데, 이 밸브는 민감한 부품이자 작동하는 부품이다.다른 열역학 원리에 따르면 증기와 응축 물의 흐름 속도와 부피 변화, 다른 압력 차이는 밸브 플레이트 위와 아래에서 생성되어 밸브 플레이트를 열고 닫습니다. 증기 누출 비율은 3%입니다.그리고 하위 냉각도는 8 °C ~ 15 °C입니다..
제품 구성 요소 및 성능:
| 작업 압력 | 00.05-6.4MPa | 최대 작동 온도 | 325°C |
| 포트 크기 | DN15-DN150 | 누출률 | 실제 밀집량의 <3% |
| 과소 냉각 | 8 °C | 최대 역압 | 50% |
| 시체 및 모트 | WCB, CF8 | 디스크판 | 2Cr13, CF8 |
| 좌석 | 2Cr13, CF8 | 필터 | CF8 |
1이 밸브는 견고한 구조, 가벼운 무게, 작은 부피, 넓은 압력 범위를 가지고 있습니다.
2공기 방출 장치가 장착되어 초기 공기를 빠르게 제거하고 빠른 공기 작동을 보장 할 수 있습니다.
3과열된 증기를 견딜 수 있고 얼어붙는 것에 좋은 저항력을 가지고 있으며 설치가 제한되지 않으며 모두 정상적으로 작동 할 수 있습니다.
