제품 세부 정보
Place of Origin: China
브랜드 이름: JGPV
Model Number: CS15H-JGPV
지불 및 배송 조건
Minimum Order Quantity: 1 Set
가격: USD31.9/Set - USD209.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB, CF8, CF8M |
Port size: |
DN15-DN50 |
Connection: |
Flange, BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB, CF8, CF8M |
Port size: |
DN15-DN50 |
Connection: |
Flange, BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

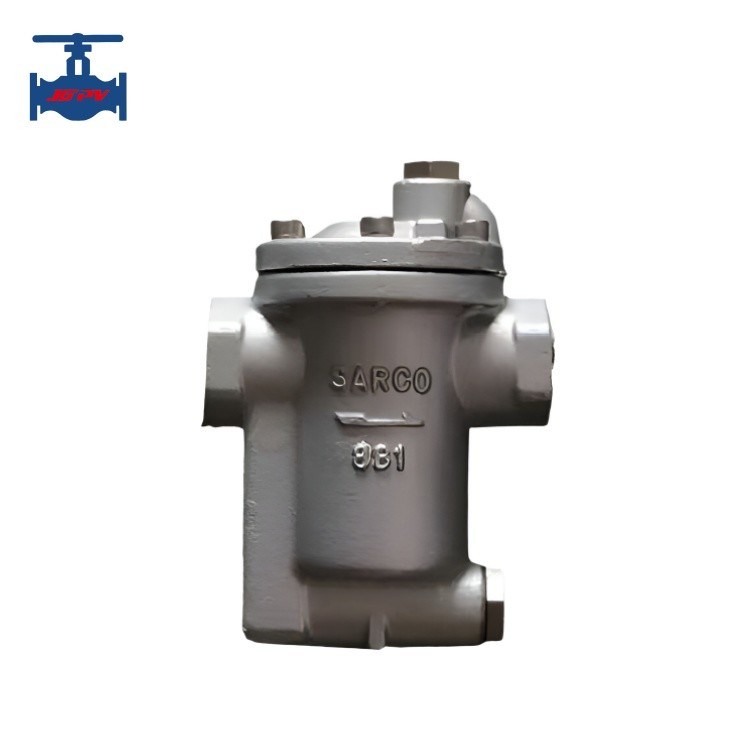

스테인리스 스틸 CF8 CF8M 역으로 된 버킷 스팀 트랩
제품 소개:
뒤집은 버킷 스팀 트랩 제품 내부에는 액체 수준에 민감한 구성 요소가 있습니다. 버킷의 열기는 아래로,그리고 뒤집어진 버킷의 연결 레버는 밸브 코어를 열고 닫는 것을 구동. 뒤집어진 버킷 유형의 배수 밸브는 공기를 배출 할 수 있으며 물 망치를 두려워하지 않으며 좋은 반 오염 성능을 가지고 있습니다.증기 누출률이 3% 미만, 최대 역압률은 75%이고, 더 많은 연결이 있고, 민감도는 자유로이 떠있는 공 배수 밸브만큼 좋지 않습니다.역으로 버킷 배수 밸브는 밸브를 닫기 위해 증기 떠에 의존한다는 사실 때문에, 작업 압력 차이는 0.1MPA 미만일 때 사용하기에 적합하지 않습니다.
장치가 막 시작되면 파이프 라인 내의 공기와 저온 응축 물은 배수 밸브로 들어가 뒤집어진 버킷이 자신의 무게로 떨어집니다.뒤집어 버킷의 연결 레버는 밸브 코어를 열기 위해 드라이브, 그리고 공기와 낮은 온도의 응축 물은 빠르게 방출됩니다. 증기가 뒤집힌 버킷에 들어갈 때, 버킷의 증기는 위로 떠있는 힘을 생성합니다.그리고 뒤집어 버킷의 상향 연결 레버는 밸브 코어를 몰아 밸브를 닫습니다뒤집힌 버킷에 작은 구멍이 있습니다. 작은 구멍에서 증기의 일부가 방출되고 증기의 다른 부분이 응축된 물을 생성하면,뒤집은 버킷은 떠력을 잃고 자신의 무게로 아래로 가라앉습니다.뒤집어진 버킷의 연결 레버는 밸브 코어를 밸브를 열기 위해 구동합니다. 이것은 순환적으로 작동하고 간헐적으로 물을 배출합니다.
제품 구성 요소 및 성능:
| 작업 압력 | 00.01MPa | 정상 작동 온도 | 300°C / 350°C |
| 미니 하위 냉각 온도 | ≤0°C | MAX 작동 온도 | 425°C / 540 °C |
| 최대 부하 누출률 | ≤0 | 중간 적용 | 포화 증기, 응고 |
| 최대 역압 | 85% | 에어벤트 장치 | CF8 - SS304 |
| 밸브 몸체 | WCB, CF8 | 배트 | CF8 - SS304 |
| 모트 | WCB, CF8 | 필터 | CF8 - SS304 |
| 좌석 | 스테인리스 스틸 | 연결 | 용접, 힌트, 플랜지 연결 |
1장점:
- 뒤집어진 버킷 배수 밸브는 고압 및 물 망치에 견딜 수 있습니다. 수입 된 차단 밸브를 설치 한 후 과열 증기 시스템에서 사용할 수 있습니다.
- 장애 모드는 일반적으로 정상적으로 열려 있으며, 증기 터빈 배수와 같은이 특성을 요구하는 응용 프로그램은 상대적으로 안전합니다.
2단점:
- 뒤집힌 버킷의 맨 위에 있는 작은 구멍은 매우 작아서 배기가스 속도를 느리게 하고 구멍은 너무 커질 수 없습니다.그렇지 않으면 많은 양의 증기가 정상적인 작동 중에 이 작은 구멍을 통해 빠져 나갈 것입니다..
- 밸브 몸 안에는 뒤집어진 버킷의 아래쪽 가장자리 위에 물 밀폐를 형성 할 수 있는 충분한 물이 있어야 합니다.증기는 밸브 출구를 통해 직접 방출됩니다응용 프로그램에서 이러한 사고는 종종 발생합니다: 증기 압력이 갑자기 떨어지면 밸브 몸 안의 일부 응축 물은 증기로 번쩍일 것입니다.뒤집어진 버킷이 떠력을 잃고 가라앉게 만드는증기는 충분한 응축 물이 배수 밸브에 들어가기 전까지 출구를 통해 누출되어 증기의 누출과 낭비를 방지하기 위해 새로운 물 밀폐를 형성합니다.
- 반전된 버킷 배수 밸브가 압력 변동이 큰 장비에 적용되면 배수 밸브 앞 입구에 차단 밸브가 설치되어야 합니다.증기와 물은 표시된 방향으로 자유롭게 흐를 수 있습니다., 그리고 차단 밸브의 작용으로 인해 역류는 불가능합니다.
- 더 높은 과열 증기 온도 또한 뒤집힌 버킷 배수 밸브가 물 밀폐를 잃게 할 수 있습니다. 그러한 조건에서 배수 밸브 앞에 차단 밸브가 설치되어야합니다.일부 뒤집어진 버킷 배수 밸브는 기본 설치 된 내장 체크 밸브로 제조됩니다..
- 뒤집은 배트 배수 밸브는 외부 환경에 노출되어 있으며 온도가 섭씨 0도 이하인 경우 얼음으로 손상 될 수 있습니다.단열이 필요합니다..
- 환경 조건이 매우 혹독하지 않은 경우 적절한 단열이 문제를 해결할 수 있습니다. 그러나 낮은 주변 온도를 예상 할 수 있다면 다른 더 견고한 배수 밸브를 사용하는 것을 고려하십시오..수직원이 배수 담당인 경우 열전력 배수 밸브가 선호되는 선택입니다.
