제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: YG43H-JGPV
지불 및 배송 조건
최소 주문 수량: 10개 세트
가격: USD169.9/Set to USD799.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 1주일이오
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500개 세트
표준 또는 비표준: |
표준 |
적용: |
장군 |
중형: |
증기 |
작업 온도: |
정상 및 고온 |
압력 적용: |
저기압 |
구조: |
피스톤형 |
기술을 제조하기: |
캐스팅 |
포트의 크기: |
1/2 - 4 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
감압 밸브 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
중형: |
증기 |
작업 온도: |
정상 및 고온 |
압력 적용: |
저기압 |
구조: |
피스톤형 |
기술을 제조하기: |
캐스팅 |
포트의 크기: |
1/2 - 4 |
시험 표준: |
강도 테스트 및 밀봉 테스트 및 고객 요구 사항 |
품질 보증: |
18개월 |
이름: |
감압 밸브 |

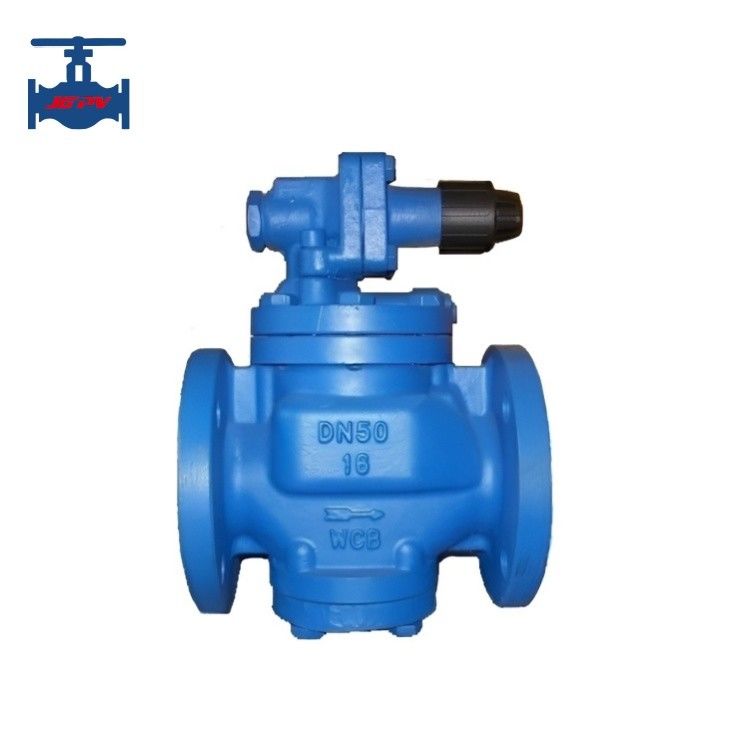

압력 절감 밸브의 YG43H 시리즈는 파일럿 피스톤 압력 절감 밸브에 속합니다. 그것은 두 부분으로 구성됩니다: 주 밸브와 파일럿 밸브.주 밸브는 주로 밸브 좌석으로 구성됩니다, 주 밸브 디스크, 피스톤, 스프링 및 기타 부품.
파일럿 밸브는 주로 밸브 좌석, 밸브 디스크, 대막, 스프링, 조절 스프링 및 기타 부품으로 구성됩니다.
출력 압력을 조절하는 스프링 압력을 조정하고 출력 압력 변화를 감지하는 대막을 사용하여파일럿 밸브를 열고 닫아 피스톤을 구동하고 주 밸브 가솔렛 위치에서 과류 영역의 크기를 조정, 압력 감소 및 안정화 기능을 달성합니다.
| 가등 압력 (Mpa) | 1.0 | 1.6 |
| 강도 시험 압력 (Mpa) * | 1.5 | 2.4 |
| 밀폐 시험 압력 (Mpa) | 1.0 | 1.6 |
| 최대 입구 압력 (Mpa) | 1.0 | 1.6 |
| 출력 압력 범위 (Mpa) | 00.04-0.6 | 0.04-10 |
| 압력 특성에 따른 오차 표준 | GB12246-1989 | |
| 흐름 특성에 따른 오차 표준 | GB12246-1989 | |
| 압력차 (Mpa) | 0.05 | 0.07 |
| 누출률 표준 | GB12245-1989 | |
2원자재 표준:
| 부분 이름 | 원료 |
| 몸체, 모프 및 바닥 덮개 | WCB |
| 좌석 및 디스크 | 2Cr13 |
| 실린더 라인러와 피스톤 | 금속 |
| 대막 | PH15-7Mo |
| 피스톤 링 | PPL |
| 가이드 밸브 좌석 및 디스크 | 2Cr13 |
| 주 밸브 스프링 | 50CrVA |
| 가이드 밸브 스프링 | 50CrVA |
| 스프링 조절 | 60Si2Mn |
일반적인 압력 절감 밸브 제품과 함께, YG43H 제품 시리즈는 기동 부위를 증가하는 등 다음과 같은 개선을 했다, 스로틀링 구조를 변경,밀폐 형태를 변경하는 것, 그리고 파일럿 밸브 구조를 개선하고 스프링 형태를 조정하여 다음 측면에서의 밸브 성능을 크게 향상 시켰습니다.
1출구 압력 변화의 감지 효율성을 향상시키고 감수성을 높이고 상류 압력 변화, 흐름 속도 변화 및 기타 요인에 의한 압력 편차를 크게 줄였습니다.
2개선 된 간편 분배 및 소음 감소.
3밀폐 표면 구조를 개선하고 밀폐 표면의 수명을 연장했습니다.
이 제품은 주로 증기 파이프 라인을 위해 사용되며, 입기 압력 및 흐름 속도의 큰 변화가있는 증기 파이프 라인을 위해 적합합니다.
