제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: Y11X-JGPV
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD22.5/Set to USD99.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 1주일이오
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 1000개 세트
표준 또는 비표준: |
표준 |
적용: |
분기 파이프라인 사용 |
중형: |
물과 공기 |
작업 온도: |
정상 온도 |
압력 적용: |
실내압력 |
구조: |
다이어프램형 |
기술을 제조하기: |
캐스팅 |
포트의 크기: |
DN15-DN50 |
품질 보증: |
18개월 |
사용자 정의: |
OEM 서비스 지원 |
이름: |
감압 밸브 |
표준 또는 비표준: |
표준 |
적용: |
분기 파이프라인 사용 |
중형: |
물과 공기 |
작업 온도: |
정상 온도 |
압력 적용: |
실내압력 |
구조: |
다이어프램형 |
기술을 제조하기: |
캐스팅 |
포트의 크기: |
DN15-DN50 |
품질 보증: |
18개월 |
사용자 정의: |
OEM 서비스 지원 |
이름: |
감압 밸브 |

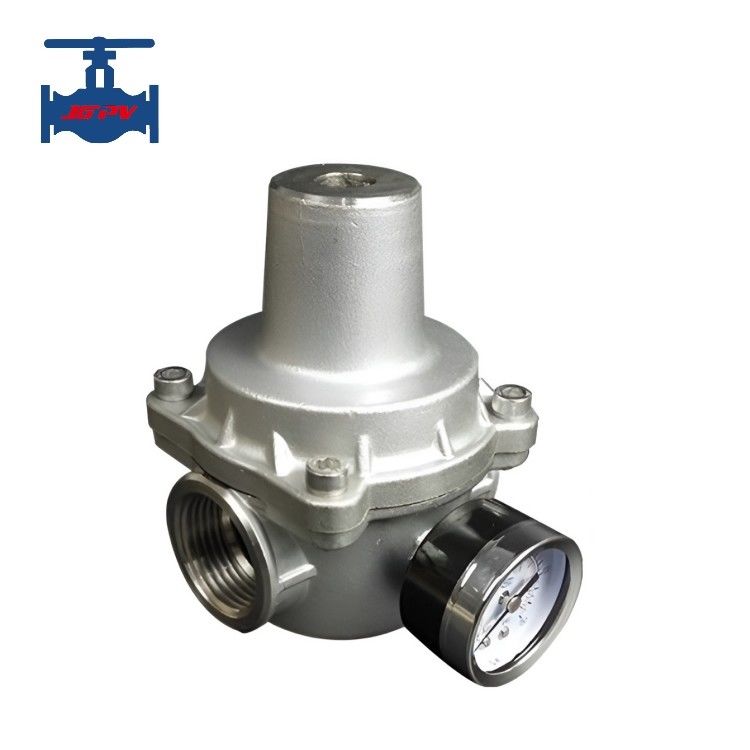

대막 압력 절감 밸브는 일반적으로 사용되는 유체 제어 장치이며, 정해진 값 범위 내에서 유지하기 위해 유체의 압력을 제어합니다.
대막 압력 절감 밸브는 밸브 몸, 스프링, 대막 및 조절 장치로 구성됩니다. 밸브 몸으로 들어가는 유체 압력이 설정 된 압력 값을 초과하면액체는 대막의 하단에 들어갑니다., 디아프라그마의 하부 부분의 부위를 증가시키고 스프링 압축 힘을 생성합니다. 디아프라그마의 상부와 하부 부분 사이의 스프링은 압축됩니다.그리고 밸브 몸의 스위치는 오차 정도에 따라 조정됩니다., 이를 통해 밸브 몸체를 통과하는 액체의 가로 면적을 변경합니다. 대막 아래의 영역의 변화는 밸브 몸의 개척을 변경합니다.따라서 밸브 몸에서 액체의 흐름을 제어.
밸브 몸으로 들어가는 유체 압력이 너무 높으면, 대막 상부 부분의 압력이 설정 값을 초과하면, 스프링 압축 힘이 감소하고, 밸브 몸이 열립니다.그리고 밸브 몸체를 통과하는 유체의 가로 면적은 증가, 압력을 줄이는, 액체가 대막 압력 절감 밸브를 통과하면,변막의 움직임은 설정 범위 내에서 유체 압력을 유지하기 위해 밸브 몸의 개방을 조정, 따라서 유체 시스템의 안정적인 작동을 보장합니다.
간단히 말해서, 대막 압력 절감 밸브는 대막의 움직임을 제어, 밸브 몸의 열을 조정따라서 유체의 압력을 조절하고 제어 할 수 있습니다.그것은 간단한 구조, 편리한 운영, 안정적인 운영의 특징을 가지고 있으며 다양한 산업 분야에서 널리 사용됩니다.
| 부품 | 원료 |
| 밸브 몸체와 모트 | 304 |
| 아래쪽 표면 | 304 |
| 밀폐 | NBR |
| 밸브 디스크 | 304 |
| 조정 나사 | 304 |
| 대막 | NBR 배열 샌드위치 |
| 봄 | 60si2mna 니켈 판 |
| 정비 견과류 | 금속 |
| 대막 평면 패드 | 304 |
| 성능 사양 표 | |||
| 명목 압력 | 1.6 MPa | ||
시험 압력 표준 | 강도 시험 (물) | 2.4 |
MPa |
| 밀폐 시험 (물) | 1.76 | ||
| 밀폐 시험 (공기) | 0.6 | ||
최대 작동량 온도 | 95 | °C | |
| 적용 가능한 매개체: 물 | |||
| 참고: 밸브 몸체 테스트에는 대막이 포함되지 않았습니다. | |||
1직접 작용하는 대막 구조는 간단한 내부 구조, 방해가 없으며 신뢰할 수있는 성능과 내구성을 채택합니다.
2. 그것은 먼지 저항성 및 방수입니다. 그것은 우회 파이프가 필요하지 않습니다, 파이핑은 매우 간단하고 많은 공간과 파이핑 비용을 절약 할 수 있습니다.
3출력 압력은 정확하게 조절됩니다. 일반적으로 출력 압력은 입력 압력에 영향을받지 않는다고 간주 될 수 있습니다 (출력 압력의 변동은 P1의 8%입니다.)
4우수한 수압 특성, 작은 압력 손실, 압축 감소 비율 10 이상:1.
5그것은 다양한 압축 해제 요구 사항을 충족 할 수 있으며, 특히 지부 압축 해제 시스템에 적합합니다.
