제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: D373H-150LB
지불 및 배송 조건
최소 주문 수량: 1SET
가격: USD85.7/PC-USD29999/PC
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 한달에 1000PCS
표준: |
API609 |
중형: |
물, 증기 및 기름 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
소재: |
주강, 스테인리스강 |
밀폐형: |
경질 합금 |
포트의 크기: |
2~56인치 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
사용: |
유체 흐름 제어 |
이름: |
3중 벌충 나비형 밸브 |
표준: |
API609 |
중형: |
물, 증기 및 기름 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
소재: |
주강, 스테인리스강 |
밀폐형: |
경질 합금 |
포트의 크기: |
2~56인치 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
사용: |
유체 흐름 제어 |
이름: |
3중 벌충 나비형 밸브 |

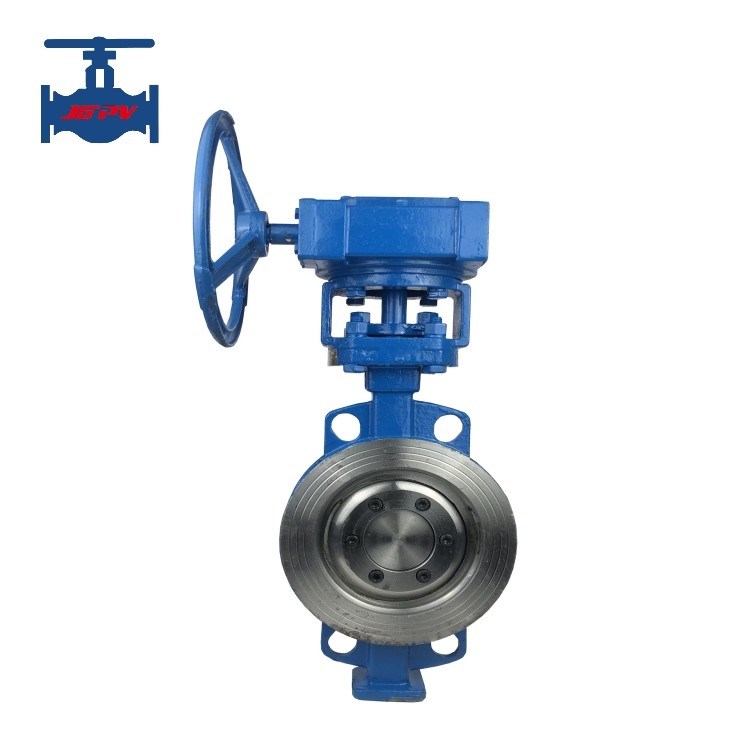

ANSI 표준 고성능 트리플 오프셋 나비 밸브 산업 파이프라인 사용
제품 소개:
미국 표준 나비 밸브는 현재 미국 표준 API609에 따라 설계 및 제조 된 고성능 나비 밸브입니다.밸브는 3 차원 특이한 피침형 좌석 밀폐 짝을 채택, 그리고 나비판 밀폐는 나비판에 새겨진 새로운 유형의 금속판을 사용하여 밸브 좌석과 일치합니다.
미국 표준 나비 밸브는세 개의 특기성 나비 밸브, 이중 특기성 밸브의 줄기 축 위치의 특기성으로 형성된 세 번째 특기성,그리고 콩형 밀폐 표면의 중심선의 기울기가 밸브 중심선에서 각도로. 첫 번째 두 가지 진동은 밸브 좌석과 밀폐 고리 사이의 마찰을 줄여서, 밸브 좌석과 밸브 플레이트가 약 15도 개방 후 접촉에서 분리됩니다.세 번째 특기성 완전히 밸브 좌석과 밸브 플레이트 전체 밸브 스트로크 전체에 걸쳐 분리, 그리고 밸브 플레이트와 밸브 플레이트 사이의 접촉은 밀폐 과정에서 순간적 인 순간입니다.
이 구조는 크게 열기 및 닫기 과정에서 밸브 좌석과 밸브 플레이트 사이의 마찰을 줄이고, 착용을 줄이고, 서비스 수명을 연장합니다. 마찰의 감소로 인해,밸브의 작동 토크가 감소합니다., 그리고 더 작은 액추에이터는 작업자의 노동 강도를 줄이기 위해 사용할 수 있습니다. 그 밀폐는 밸브 좌석과 밸브 판에 밀폐 반지 사이에 압축함으로써 달성됩니다.토크가 높을수록밸브 구조 설계가 합리적이면 매우 높은 밀폐 효과를 얻을 수 있습니다.그리고 합리적 설계 밀폐 접촉 각도 밸브 막힘의 가능성을 제거 할 수 있습니다따라서 작동 신뢰성을 향상시킵니다.세 개의 특이한 나비 밸브는 부드러운 밀폐의 약점을 극복하기 위해 금속 밀폐를 사용하며 더 넓은 적용 온도 범위를 가지고 있습니다.그것은 고온 및 낮은 온도 조건에 게이트 밸브를 대체 할 수있을뿐만 아니라 그것은 또한 부식 및 침식 저항 조건에 사용할 수 있습니다
제품 사양:
| 1 | 기술 표준 | 설계 및 제조 | API609 |
| 2 | 길이 구조 | ASME B1610 | |
| 3 | 플랜지 연결 | ASME B165, ASME B16.47 | |
| 4 | 시험 및 검사 | API598 | |
| 5 | 포트 크기 | 인치 | 2~40~ |
| 6 | 수압 (lb) | 클래스 | 150/300/600 |
| 7 | 시험 압력 (MPa) | 강도 시험 (물) | 30.0/7.5/16.5 |
| 8 | 밀폐 시험 (물) | 20.2/5.5/12.1 | |
| 9 | 중등 적용 가능 | 물, 증기, 기름 등 | |
| 10 | 작동 온도 | -29~425°C | |
| 11 | 연결 방식 | 웨이퍼, 플랜지, 럭 | |
| 12 | 원동 방식 | 소금속 기구, 전기 및 공기 작동 장치 | |
제품 특징:
1간단한 외부 구조, 작은 부피, 가벼운 무게, 저렴한 비용, 광범위한 응용 범위
2이 나비 밸브의 구조적 특성은 다른 유형의 나비 밸브가 너무 열리고 밀폐 할 수 없다는 단점을 제거합니다.고온에서 정상적으로 사용할 수 있습니다., 높은 온도 조건에서 사용할 때 열 확장으로 인한 쉽게 누출되는 결함을 극복합니다.
3밸브는 사용 된 매체의 요구 사항에 따라 다른 밀폐 표면 재료를 선택하여 밀폐 표면이 마모, 침식 및 긴 서비스 수명을 유지할 수 있도록합니다.
