제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: D343H-150LB
지불 및 배송 조건
최소 주문 수량: 1SET
가격: USD85.7/PC-USD29999/PC
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 한달에 1000PCS
표준: |
API609 |
중형: |
물, 증기 및 기름 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
소재: |
주강, 스테인리스강 |
밀폐형: |
경질 합금 |
포트의 크기: |
2~56인치 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
사용: |
유체 흐름 제어 |
이름: |
3중 벌충 나비형 밸브 |
표준: |
API609 |
중형: |
물, 증기 및 기름 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
소재: |
주강, 스테인리스강 |
밀폐형: |
경질 합금 |
포트의 크기: |
2~56인치 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
사용: |
유체 흐름 제어 |
이름: |
3중 벌충 나비형 밸브 |

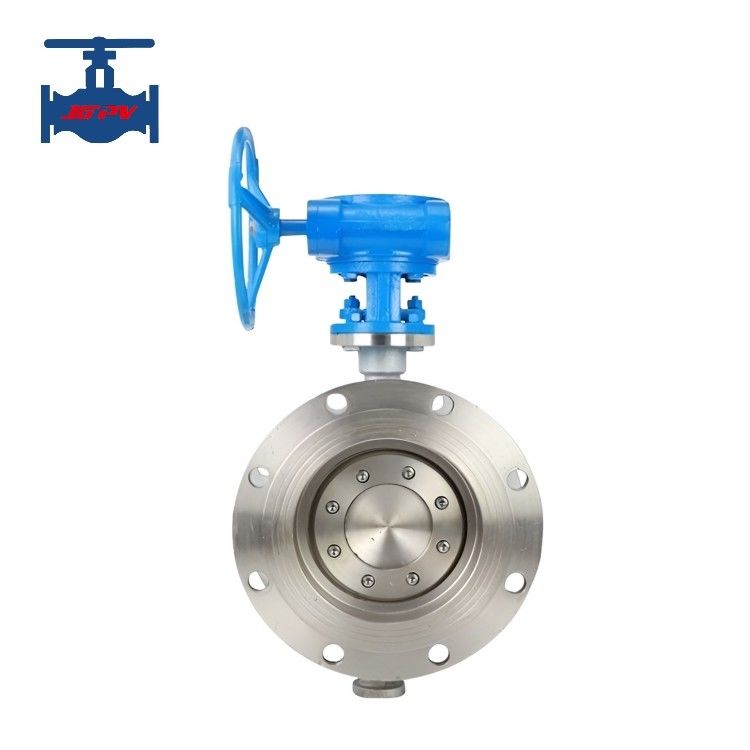

ANSI 표준 고성능 트리플 오프셋 나비 밸브 산업 파이프라인 사용
제품 소개:
미국 표준 나비 밸브는 현재 미국 표준 API609에 따라 설계 및 제조 된 고성능 나비 밸브입니다.밸브는 3 차원 특이한 피침형 좌석 밀폐 짝을 채택, 그리고 나비판 밀폐는 나비판에 삽입 된 새로운 유형의 금속판을 사용하여 밸브 좌석과 일치합니다. 나비판을 사용하여 밀폐를 회전하고 압축함으로써,밀폐면의 마찰 저항이 작습니다., 그리고 그것은 닫을 때 단단히하는 기능을 가지고 있습니다. 이것은 신뢰할 수있는 밀폐 성능을 보장합니다. 그리고 개방은 밀폐가 완전히 접촉하지 않도록합니다.밀폐 표면이 손상되지 않도록 하는 것API 나비 밸브는 플랜지 타입 3의 특기 구조, 클램프 타입 3의 특기 구조, 그리고 주변으로 돌출이 있는 밸브 몸으로 나뉘어 있습니다.스퀴브 구멍이 있는 단일 플랜지 구조로 설계된.
제품 사양:
| 1 | 기술 표준 | 설계 및 제조 | API609 |
| 2 | 길이 구조 | ASME B1610 | |
| 3 | 플랜지 연결 | ASME B165, ASME B16.47 | |
| 4 | 시험 및 검사 | API598 | |
| 5 | 포트 크기 | 인치 | 2~40~ |
| 6 | 수압 (lb) | 클래스 | 150/300/600 |
| 7 | 시험 압력 (MPa) | 강도 시험 (물) | 30.0/7.5/16.5 |
| 8 | 밀폐 시험 (물) | 20.2/5.5/12.1 | |
| 9 | 중등 적용 가능 | 물, 증기, 기름 등 | |
| 10 | 작동 온도 | -29~425°C | |
| 11 | 연결 방식 | 웨이퍼, 플랜지, 럭 | |
| 12 | 원동 방식 | 소금속 기구, 전기 및 공기 작동 장치 | |
제품 특징:
1간단한 외부 구조, 작은 부피, 가벼운 무게, 저렴한 비용, 광범위한 응용 범위
2이 나비 밸브의 구조적 특성은 다른 유형의 나비 밸브가 너무 열리고 밀폐 할 수 없다는 단점을 제거합니다.고온에서 정상적으로 사용할 수 있습니다., 높은 온도 조건에서 사용할 때 열 확장으로 인한 쉽게 누출되는 결함을 극복합니다.
3밸브는 사용 된 매체의 요구 사항에 따라 다른 밀폐 표면 재료를 선택하여 밀폐 표면이 마모, 침식 및 긴 서비스 수명을 유지할 수 있도록합니다.
