제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: Z45W-JGPV
지불 및 배송 조건
최소 주문 수량: 1SET
가격: USD49.9/pc - USD1299.9/pc
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 500 PC
제품 특징: |
산업용 밸브 제품 |
목적: |
파이프라인 열기 및 차단 |
중형: |
물, 증기, 기름 및 부식 물질 |
작업 온도: |
정상 및 고온 |
압력 적용: |
저압, 중압 및 고압 |
구동방식: |
수동, 공압 및 전기 방식 |
밀봉 종류: |
하드 실 |
포트의 크기: |
DN15-DN300 |
품질 보증: |
18개월 |
맞춤형 지원: |
OEM 및 ODM 서비스 가능 |
이름: |
비 상승하는 줄기 문짝 밸브 |
제품 특징: |
산업용 밸브 제품 |
목적: |
파이프라인 열기 및 차단 |
중형: |
물, 증기, 기름 및 부식 물질 |
작업 온도: |
정상 및 고온 |
압력 적용: |
저압, 중압 및 고압 |
구동방식: |
수동, 공압 및 전기 방식 |
밀봉 종류: |
하드 실 |
포트의 크기: |
DN15-DN300 |
품질 보증: |
18개월 |
맞춤형 지원: |
OEM 및 ODM 서비스 가능 |
이름: |
비 상승하는 줄기 문짝 밸브 |

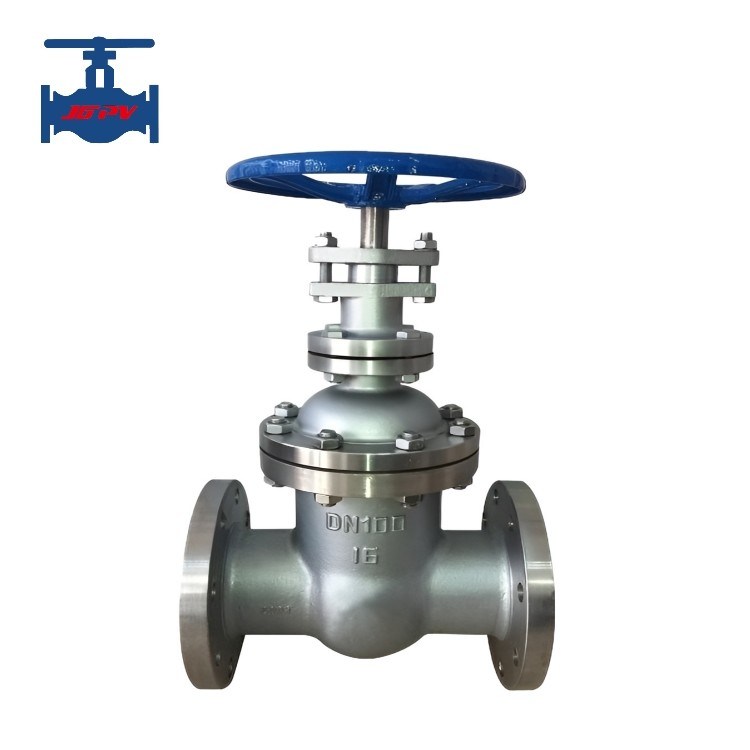

스테인레스 스틸 비 상승 스팀 게이트 밸브
제품 소개:
상승하지 않는 줄기 스테인레스 스틸 게이트 밸브, 전통적인 철강 밸브를 대체, 콤팩트 구조, 합리적인 설계, 좋은 밸브 딱딱성, 부드러운 채널, 큰 흐름 계수,작은 흐름 저항 계수, 간단한 구조, 간편한 유지 보수. 그것의 밀폐 표면은 스테인리스 스틸과 단단한 합금으로 만들어집니다, 긴 서비스 수명. 유연한 그래피트 채우기를 사용하여, 신뢰할 수있는 밀폐,그리고 쉽고 유연한 조작밸브는 관문 중앙선을 따라 닫기 요소 (문) 를 수직으로 움직이는 밸브를 의미합니다. 밸브는 주로 파이프 라인을 절단하는 데 사용됩니다. 유연하고 신뢰할 수있는 작동,우수한 밀폐 성능.
상승하지 않는 줄기 스테인리스 스틸 게이트 밸브는 숨겨진 줄기 윙 게이트 밸브로도 알려져 있으며, 게이트 플레이트에 위치한 줄기 견과류가 있습니다.핸들 휠은 돌리고 게이트 플레이트를 들어 올릴 줄기를 운전 회전보통 줄기 밑에 트레페조이드 모양의 가닥이 있습니다. 밸브 밑에 있는 가닥을 통해회전 운동은 선형 운동으로 변합니다., 즉 작동 토크는 작동 추진력으로 변환됩니다. 밸브를 열 때, 게이트의 리프팅 높이는 밸브 지름의 1:1 배에 해당합니다.유체 채널은 완전히 막히지 않습니다.실제 사용에서는 밸브 스탬프의 꼭대기가 마커로 사용되며, 즉 완전히 열려있는 위치로 열 수 없는 위치입니다.온도 변화로 인한 잠금 현상을 고려하려면, 밸브의 완전히 개방 된 위치는 일반적으로 가장 높은 위치로 열리고 1/2 회전으로 뒤집힌 게이트의 위치 (즉, 스트로크) 에 의해 결정됩니다.
제품 기술 매개 변수
| 타입 번호: | Z45W-JGPV | |
| 명목 압력 PN ((MPa) | 10.0~6.4 | |
| 명목 지름 DN ((mm) | 15~300 | |
| 시험 압력 (MPa) | 강도 (물) | 1nominal 압력 5배 |
| 밀폐 (물) | 1.1 nominal 압력 곱 | |
| 원료 | CF8, CF8M, CF3, CF3M | |
| 중간에 적합합니다: | 물, 증기, 기름, 질산 등 약한 부식 매개체 | |
| 작동 온도 | 200≤°C | |
| 연결 유형 | 플랜지 | |
| 운영 방법 | 수동바퀴, 굽은 변속기, 공기 및 전기 작동 장치 | |
제품 특징:
1- 콤팩트 구조, 합리적인 설계, 좋은 밸브 딱딱성, 부드러운 채널, 낮은 흐름 저항 계수
2밀폐면은 스테인리스 스틸과 단단한 합금으로 만들어져 있으며, 긴 사용 수명을 가지고 있습니다.
3유연한 그래피트 포장, 신뢰할 수있는 밀폐, 쉽고 유연한 조작을 채택합니다.
4. 구동 방법은 수동, 전기 및 레벨 기어 작동이 될 수 있습니다.
5구조 형태: 탄력성 윙어 단일 게이트, 딱딱한 윙어 단일 게이트, 이중 게이트 유형
6석유 및 증기 파이프 라인, 석유화학 및 열 발전소와 같은 매체 연결 또는 절단 장치로 널리 사용됩니다.
