                                                                                                                                                                                                                                                                                                                                                                                                                물용 플랜지 대막 밸브, ISO 인증을 받은 대막 밸브, 증기 오일 다이어프램 밸브


Application::	General	Certificate::	ISO9001, ISO14001
Medium Type::	Water, steam and oil etc.	Connection::	Threaded / Flanged / Welded
Standard Or Non-Standard::	Standard	Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic	Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature	Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

Application::	General
Certificate::	ISO9001, ISO14001
Medium Type::	Water, steam and oil etc.
Connection::	Threaded / Flanged / Welded
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

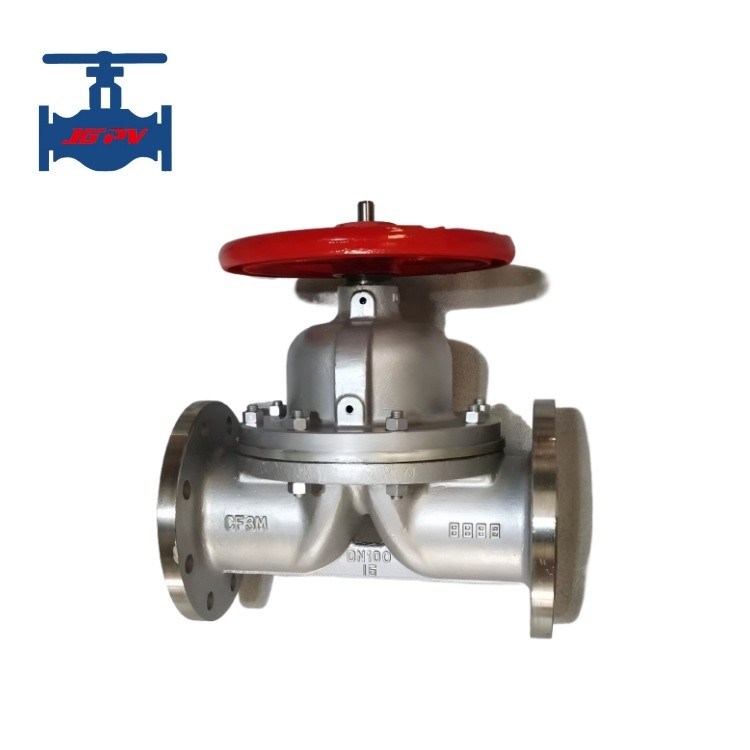

물 증기 오일용 플랑자 디아프라그마 밸브 ISO 인증

플랜지 다이어프램 밸브

제품 사양

속성	값
응용 분야	일반
인증	ISO9001, ISO14001
매체 유형	물, 증기 및 오일 등
연결	나사산 / 플랜지 / 용접
표준	표준
유로	양방향
작동	수동, 전기, 공압, 자동
밀봉 성능	밀봉
작동 온도	상온 및 고온
압력 적용	일반 압력
품질 보증	18개월

제품 설명

다이어프램 밸브는 1920년대에 등장한 특수한 유형의 차단 밸브입니다. 개폐 부품은 부드러운 재질로 만들어진 다이어프램으로, 밸브 본체의 내부 캐비티를 밸브 커버의 내부 캐비티 및 구동 부품과 분리합니다. 따라서 "다이어프램 밸브"라는 이름이 붙었습니다.

기술 매개변수

매개변수	값
공칭 직경 DN (mm)	15~200
공칭 압력 PN (MPa)	1.6
시험 압력 (MPa)	강도 (물): 2.4 밀폐 (물): 1.76
주요 구성 요소	본체: WCB/CF8/CF8M 밸브 볼: 스테인리스 스틸/탄소강 시트: PTFE 패킹: 연성 흑연 샤프트: 2Cr13 핸들: 연성 철
작동 온도	≤150℃
적합한 매체	물, 오일, 증기

주요 특징

고무 또는 플라스틱과 같은 부드러운 밀봉 재료로 만들어진 다이어프램은 우수한 밀봉 성능을 가지고 있습니다. 다이어프램은 취약한 부분이므로 매체의 특성에 따라 정기적으로 교체해야 합니다.
다이어프램 재료의 제한으로 인해 다이어프램 밸브는 비교적 낮은 온도에서 저압 상황에 적합합니다.
다이어프램 밸브는 구조 형태에 따라 웨어 타입, 스트레이트 스루 타입, 글로브 타입, 풀 보어 타입, 게이트 타입 및 앵글 타입의 6가지 유형으로 나눌 수 있습니다.
일반적으로 60℃ 이상의 온도에서 파이프라인이나 유기 용매 및 강한 산화 매체를 운반하는 데 적합하지 않으며, 비교적 높은 압력의 파이프라인에서도 사용하기에 적합하지 않습니다.
