제품 세부 정보
원래 장소: 중국
지불 및 배송 조건
최소 주문 수량: 1SET
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C,T/T,Western 통합
공급 능력: 달 당 100 PC
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
품질 보증:: |
18개월 |
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
품질 보증:: |
18개월 |
강조:글로브 밸브

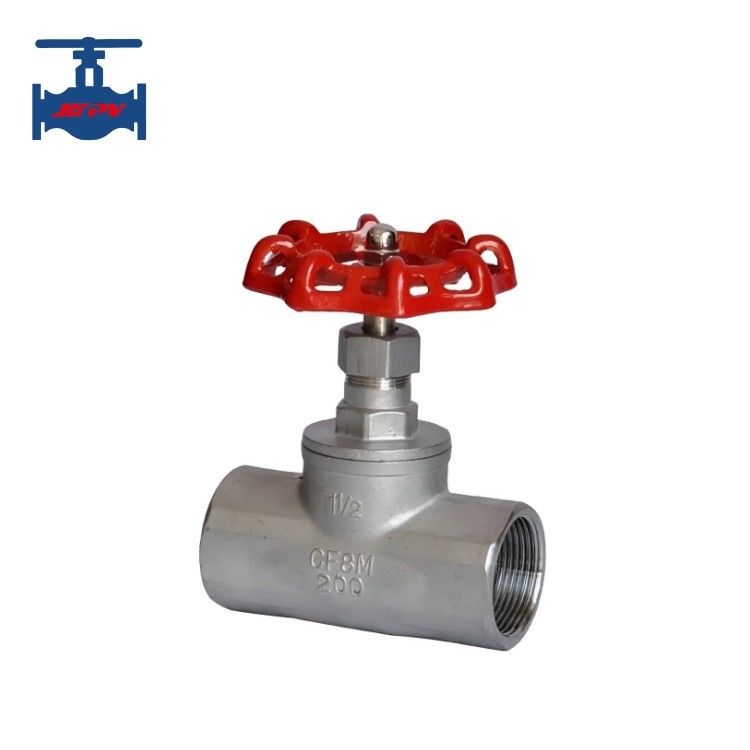

제품 소개:글로브 밸브
글로브 밸브는 일종의 차단 밸브이며, 밀봉은 밸브 스템에 토크를 가하여 스템이 축 방향으로 밸브 디스크에 압력을 가하여 디스크 밀봉면과 시트 밀봉면이 밀착되어 밀봉면 사이의 틈새를 따라 매체의 누출을 방지합니다.글로브 밸브의 밀봉 쌍은 디스크 밀봉면과 시트 밀봉면으로 구성됩니다. 스템은 디스크를 시트의 중심선을 따라 수직으로 움직입니다. 글로브 밸브의 개방 높이는 개폐 과정에서 작으며 유량 조절이 용이하고 제조 및 유지 보수가 편리하며 적용 가능한 압력 범위가 넓습니다.
제품 기술 매개변수:
|
15~300 |
||
|
공칭 압력 PN (MPa) |
1.6 |
|
|
테스트 압력 (MPa) |
강도 (물) |
2.4 |
|
포위 (물) |
1.76 |
|
|
주요 구성 요소 |
본체 |
스테인리스 스틸 |
|
보닛 |
스테인리스 스틸 |
|
|
디스크 |
스테인리스 스틸 |
|
|
스템 |
스테인리스 스틸 |
|
|
요크 너트 |
황동 |
|
|
작동 온도 |
≤200℃ |
|
|
적합한 매체 |
물, 증기, 오일 및 약한 부식성 매체 |
|
|
연결 |
플랜지 연결 |
|
제품 특징:
1. 구조 측면에서 글로브 밸브는 게이트 밸브보다 간단합니다. 밸브 본체와 밸브 디스크에 밀봉면이 하나만 있어 제조 기술이 좋고 제조 및 유지 보수가 용이합니다. 글로브 밸브는 디스크의 완전 폐쇄 과정에서 이동 거리가 짧고 높이가 게이트 밸브보다 상대적으로 작습니다.
2. 글로브 밸브의 개방 높이는 개폐 과정에서 작습니다. 개방 높이는 일반적으로 밸브 시트 채널 직경의 1/4에 불과하며 매우 신뢰할 수 있는 차단 작용을 하며 유량 조절이 용이합니다.
3. 수명 측면에서 일단 개방 상태가 되면 시트와 디스크의 밀봉면 사이에 접촉이 없어 밀봉면이 마모되거나 긁히기 쉽지 않으므로 밀봉 수명이 향상됩니다.
4. 글로브 밸브는 매체의 일방향 흐름만 허용하며 방향성 설치가 가능하며 글로브 밸브 구조의 길이는 게이트 밸브보다 큽니다.
5. 글로브 밸브의 개폐 토크가 크고 신속한 개폐를 실현하기 어렵습니다. 또한 밸브의 유로가 구불구불하고 유체 흐름 저항이 커서 파이프라인에서 유체 동력 손실이 큽니다.
6. 매체가 밸브 디스크 아래에서 밸브로 들어갈 때 작동력은 저항, 즉 스템과 패킹의 마찰 및 매체의 압력으로 생성된 추력을 극복해야 합니다.
7. 글로브 밸브 닫힘 밸브 힘은 열림 밸브 힘보다 크므로 스템 직경이 커야 합니다. 그렇지 않으면 스템 상단 굽힘 고장이 발생합니다.
