제품 세부 정보
Place of Origin: China
지불 및 배송 조건
Minimum Order Quantity: 1set
Packaging Details: Plywood box safety packing
Delivery Time: 14 days
Payment Terms: L/C,T/T,Western Union
Supply Ability: 100pcs per month
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

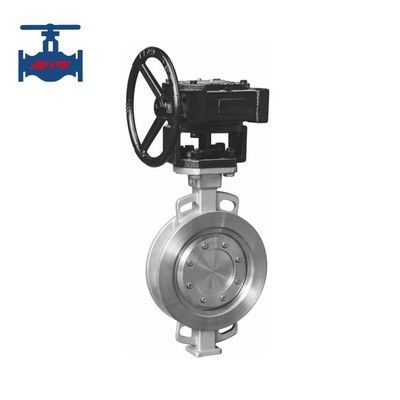

강조: 스테인리스강 트리플 오프셋 버터플라이 밸브
제품 소개:
트리플 오프셋 금속 하드 씰 버터플라이 밸브는 밸브 본체와 시트의 일체형 구조를 특징으로 하며, 시트의
밀봉 표면은 온도 및 부식 방지 합금 재료로 덮여 있습니다. 다층 연성 라미네이트 씰링 링은
밸브 디스크에 고정되어 있습니다. 기존 버터플라이 밸브와 비교하여 이 유형은 고온
저항, 경량 작동, 마찰 없는 개폐, 폐쇄 시 구동 메커니즘의 토크 증가를 통한 밀봉 보상과 같은 장점을 제공하여
밀봉 성능을 향상시키고 서비스 수명을 연장합니다. 석유, 화학, 야금, 수력 발전 및 기타 여러 산업 분야에서 널리 적용되었습니다.
제품 기술 매개변수:
공칭 직경 DN (mm)
|
50~1200 |
공칭 압력 PN (MPa) |
|
|
0.6 |
～4.4테스트 압력 (MPa) |
|
|
강도 (물) |
0.9 |
～4.4밀폐 (물) |
|
0.66 |
～4.4주요 구성 요소 |
|
|
본체 |
스테인리스강/ |
탄소강/합금강밸브 스템 |
|
스테인리스강/ |
탄소강/합금강밸브 스템 |
|
|
2Cr13 스테인리스강 |
패킹 |
|
|
PTFE, 유연 흑연 |
샤프트 |
|
|
스테인리스강, PTFE, 초경합금 |
작동 온도 |
|
|
-40～570℃ |
적합한 매체 |
|
|
물, 오일, 증기, 산 및 알칼리 및 기타 부식성 매체 |
제품 특징: |
|
1. 하드 씰 버터플라이 밸브는 트리플 오프셋 하드 씰 구조를 채택하여 밸브 시트와
버터플라이 디스크 사이의 마모를 최소화하고 닫힐 때 조여지는 밀봉 기능을 갖추고 있습니다.
2. 씰링 링은 스테인리스강으로 제작되어 금속 하드 씰링과 탄성 씰링의 이중 장점을 결합합니다. 이는
저온 및 고온 모두에서 우수한 밀봉 성능을 보여주며,
내식성 및 긴 수명과 같은 특성을 가지고 있습니다.
3. 버터플라이 디스크의 밀봉 표면은 경질 합금으로 오버레이 용접되어 내마모성이 뛰어나고
서비스 수명이 연장됩니다.
4. 대형 버터플라이 디스크는 트러스 구조를 채택하여 높은 강도, 넓은 유량 면적 및 낮은 유량 저항을 제공합니다.
5. 사용자 요구 사항에 따라 하드 씰 버터플라이 밸브는 양방향 씰링 기능으로 설계할 수 있습니다. 이는
설치 중 매체 흐름 방향이나 공간 위치에 제한을 받지 않으며, 모든 방향으로 설치할 수 있습니다.
