제품 세부 정보
원래 장소: 중국
지불 및 배송 조건
최소 주문 수량: 1SET
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C,T/T,Western 통합
공급 능력: 달 당 100 PC
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
품질 보증:: |
18개월 |
적용:: |
장군 |
중간 유형 :: |
물, 증기, 기름 등 |
증가하는 타입 :: |
다이렉트 마운트 |
표준 또는 비 표준:: |
기준 |
흐름 길 :: |
양방향 |
작동 :: |
수동, 전기, 공압, 자동 |
밀봉 성능 :: |
봉합 |
작동 온도 :: |
정상 온도와 높은 온도 |
압력 적용:: |
실내압력 |
품질 보증:: |
18개월 |
강조:공압 박형 볼 밸브
제품 소개:

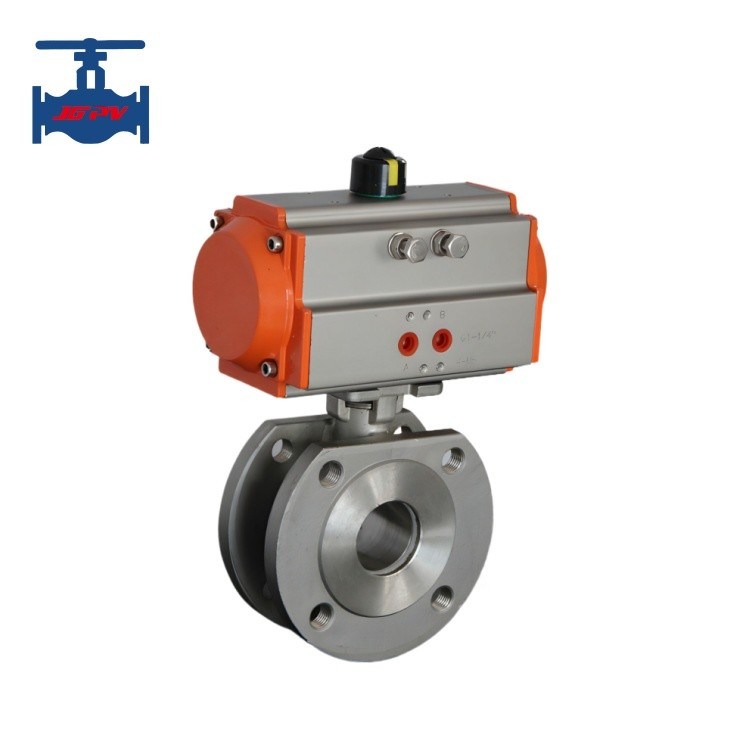

공압 박형 볼 밸브는 채널에 수직인 축을 중심으로 볼이 90° 회전하는 밸브입니다. 이는
피스톤형 복동 또는 단동(스프링 리턴) 공압 액추에이터와 O형 밸브 구조로 구성됩니다. 솔레노이드 밸브, 공기 필터 레귤레이터, 리미트 스위치(밸브 위치 표시기) 또는 전기 공압식
밸브 포지셔너와 같은 액세서리가 장착되어 공정 파이프라인에서 유체 매체의 자동 조절 제어 또는 온-오프(2 위치) 차단 제어를 가능하게 합니다.
제품 기술 매개변수:
공칭 직경 DN (mm)
50~200
|
공칭 압력 PN (MPa) |
1.6 |
|
|
시험 압력 (MPa) |
강도 (물) |
|
|
2.4 |
밀폐 (물) |
1.76 |
|
주요 구성 요소 |
본체 |
|
|
WCB/CF8/CF8M |
밸브 볼 |
스테인리스 스틸/ |
|
탄소강 |
시트PTFE |
|
|
패킹 |
연성 흑연 |
|
|
샤프트 |
2Cr13 |
|
|
핸들 |
연성 철 |
|
|
작동 온도 |
≤150℃ |
|
|
적합한 매체 |
물, 오일, 증기 |
|
|
제품 특징: |
1. 공압 볼 밸브는 모든 밸브 유형 중에서 유체 저항이 가장 낮습니다. 압축 공기를 동력으로 사용하여 피스톤 랙과 기어를 통해 밸브 스템을 구동하여 신속하고 |
|
편리하게 열고 닫을 수 있습니다. 기계적 변속을 통해 볼을 0-90° 회전시켜 각도 스트로크에서 토크를 출력하여 개폐 또는
조절 동작을 신속하게 완료합니다. 볼 코어 채널은 평평하고 매끄러워 매질 침전이 덜 발생하며 파이프라인 피깅이 가능합니다. 단순한 구조, 경량, 우수한 밀봉 성능을 특징으로 하며
자동 제어 시스템의 계측기용 액추에이터 장치 역할을 합니다.
2. 전기 공압식 밸브 포지셔너를 장착하여 전기 신호와 압축 공기를 동력으로 사용하여 제어 시스템에서 입력하는
0-10mA DC 또는 4-20mA DC 전류 신호를 수용합니다. 레귤레이터는 압축 공기를 공기
소스 압력 신호로 변환하여 입/출력하고 볼 코어의 회전 각도를 변경하여 비례 제어를 수행합니다.
3. 솔레노이드 방향 제어 밸브 및 밸브 위치 표시기를 사용하여 AC220V 또는 DC24V 전원 공급 장치와
압축 공기를 동력으로 사용하여 유체 매체의 빠른 온-오프(2 위치) 차단 제어를 실현합니다.
4. 공압 액추에이터는 피스톤형 실린더 및 크랭크 암 변환 구조를 채택하여 큰 출력 토크와
컴팩트한 크기를 제공합니다. 높은 보호 수준의 완전 밀폐 방수 설계를 사용합니다. 실린더 본체는 오일 프리 윤활을 위한 미러 마감 실린더로, 낮은 마찰 계수, 내식성 및 뛰어난 내구성을 특징으로 합니다.
모든 변속 베어링은 오일 프리 윤활을 위해 경계 자체 윤활 베어링을 사용하여 구동 샤프트의 마모를 방지합니다.
