제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: H44H-150LB
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD29.9/Set - 2899.9/Set
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 한달에 1000PCS
표준 또는 비표준: |
표준 |
적용: |
장군 |
표준: |
ASME API 600 |
중형: |
물, 증기, 기름 등 |
작업 온도: |
정상 온도 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
WCB, CF8, CF8M, CF3 CF3M |
포트의 크기: |
1/2 - 24 |
품질 보증: |
18개월 |
이름: |
흔들림 점검 밸브 |
표준 또는 비표준: |
표준 |
적용: |
장군 |
표준: |
ASME API 600 |
중형: |
물, 증기, 기름 등 |
작업 온도: |
정상 온도 |
압력 적용: |
저압 및 중간 압력 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
WCB, CF8, CF8M, CF3 CF3M |
포트의 크기: |
1/2 - 24 |
품질 보증: |
18개월 |
이름: |
흔들림 점검 밸브 |

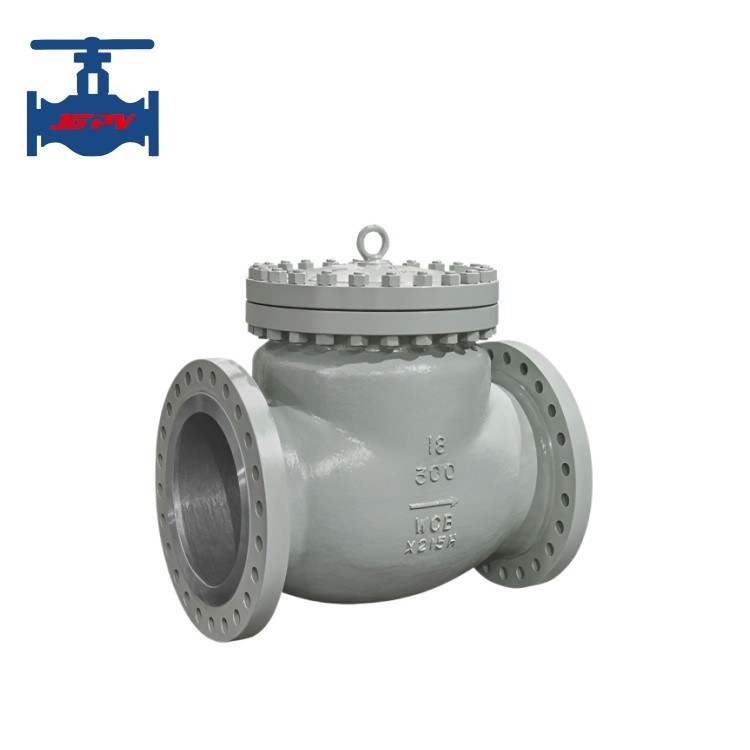

ASME API 표준 WCB CF8 CF8M 스윙 체크 밸브
제품 소개:
차단 밸브는 원형 밸브 디스크가 열기와 닫는 구성 요소로 매체의 역류를 자신의 무게와 매체의 압력으로 차단하는 유형의 밸브를 의미합니다.그것은 자동 밸브의 범주에 속합니다, 체크 밸브, 일방 밸브, 반류 밸브 또는 격리 밸브로도 알려져 있습니다.
체크 밸브의 디스크 움직임은 리프팅 및 스윙 유형으로 나눌 수 있습니다. 리프팅 체크 밸브는 밸브 디스크를 구동하는 밸브 스팀을 제외하고 지구 밸브와 유사한 구조를 가지고 있습니다.스윙 체크 밸브는 기울어져 있고 샤프트 주위에 회전 할 수있는 디스크가 있습니다, 그리고 그 작동 원리는 리프트 체크 밸브와 비슷하다. 체크 밸브는 일반적으로 물 역류를 방지하기 위해 펌프 장치의 바닥 밸브로 사용됩니다.체크 밸브와 밸브의 조합은 안전 격리를 제공할 수 있습니다단점은 높은 저항과 닫을 때 밀폐가 좋지 않다는 것입니다.
제품 기술 매개 변수:
| 타입 번호: | H44H-JGPV | |
| 명목 압력 PN ((MPa) | 150LB, 300LB, 600LB | |
| 명목 지름 DN ((mm) | 1/2" ~ 24" | |
| 시험 압력 (MPa) | 강도 (물) | 1nominal 압력 5배 |
| 밀폐 (물) | 1.1 nominal 압력 곱 | |
| 원료 | WCB, CF8, CF8M, CF3, CF3M | |
| 중간에 적합합니다: | 물, 증기, 기름 및 약한 부식 매체 | |
| 작동 온도 | 600≤°C | |
| 연결 유형 | 플랜지 | |
| 운영 방법 | 오토 | |
제품 특징:
1그 유체 저항은 리프트 체크 밸브보다 작기 때문에 스윙 체크 밸브는 제한되지 않은 설치 공간과 더 큰 지름의 상황에 더 적합합니다.그리고 항상 수평 튜브에 설치됩니다.
2록어 팔 스윙 구조는 스윙 체크 밸브에 채택되며 모든 열과 닫는 부분은 밸브를 통과하지 않고 밸브에 설치됩니다.그 밀폐 패드와 밀폐 고리를 제외하고 누출점이 없습니다 잠재적인 누출을 방지하기 위해 meddle 플랜지 부분에 사용됩니다.
