제품 세부 정보
원래 장소: 중국
브랜드 이름: JGPV
모델 번호: LD71X-16C
지불 및 배송 조건
최소 주문 수량: 1SET
가격: USD39.8/PC
포장 세부 사항: 합판 상자 안전 포장
배달 시간: 14 일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 한달에 1000PCS
표준 또는 비표준: |
표준 |
적용: |
공업용 용도, 물 공업용 용도 |
표준: |
ANSI, ASME, DIN, GB |
중형: |
기름, 급수됩니다 |
작업 온도: |
상온 -20°C ~ 120°C |
압력 적용: |
저기압 |
힘: |
수동, 웜기어 액츄에이터 |
구조: |
나비 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
연성이 있는 철, 주강, 스테인레스강 |
디스크 재질: |
연성이 있는 철, 주강, 스테인레스강 |
밀폐형: |
부드러운 밀폐, EPDM, NBR |
포트의 크기: |
1.1/2 ′′ - 48" |
흘러가는 방향: |
두 가지 방법 |
연결: |
플랜지 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
맞춤형 지원: |
OEM 및 ODM 서비스 가능 |
사용: |
유체 흐름 제어 |
표면 처리: |
융합 에포시 결합 |
색상: |
블루, 레드 및 기타 고객 요구 사항 |
표준 또는 비표준: |
표준 |
적용: |
공업용 용도, 물 공업용 용도 |
표준: |
ANSI, ASME, DIN, GB |
중형: |
기름, 급수됩니다 |
작업 온도: |
상온 -20°C ~ 120°C |
압력 적용: |
저기압 |
힘: |
수동, 웜기어 액츄에이터 |
구조: |
나비 |
기술을 제조하기: |
캐스팅 |
시체 재료: |
연성이 있는 철, 주강, 스테인레스강 |
디스크 재질: |
연성이 있는 철, 주강, 스테인레스강 |
밀폐형: |
부드러운 밀폐, EPDM, NBR |
포트의 크기: |
1.1/2 ′′ - 48" |
흘러가는 방향: |
두 가지 방법 |
연결: |
플랜지 |
품질 보증: |
18개월 |
시험 표준: |
강도 테스트, 씰링 테스트 및 기타 고객 요구 사항 |
맞춤형 지원: |
OEM 및 ODM 서비스 가능 |
사용: |
유체 흐름 제어 |
표면 처리: |
융합 에포시 결합 |
색상: |
블루, 레드 및 기타 고객 요구 사항 |

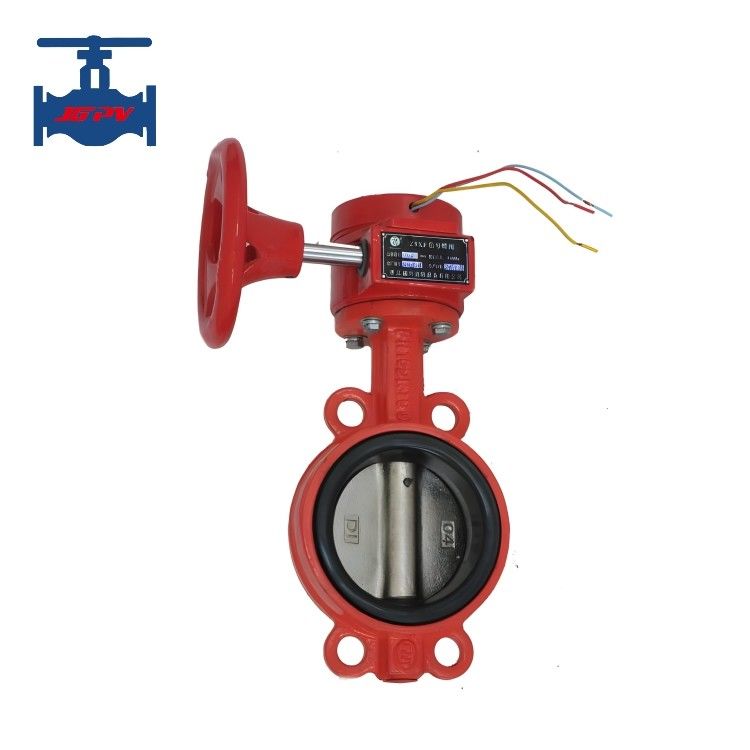

화재 제어 신호 나비 밸브
제품 소개:
BUTTERFLY 밸브는 고층 건물의 화재 보호 시스템 및 파이프 라인 시스템에서 밸브 스위치 상태를 표시하는 다른 필요에 적합한 스로틀링 장치입니다.
신호 나비 밸브는 석유, 화학 산업, 식품, 의약품, 종이 제조, 물 및 전기, 선박, 물 공급 및 배수, 용조, 에너지 및 기타 시스템 파이프 라인에 적합합니다.그것은 각종 부식 및 부식 가스에 대한 조절 및 스프로싱 장비로 사용될 수 있습니다, 액체, 반 액체 및 고체 분말 라인 및 용기.
신호 나비 밸브는 신호 장치가 장착되어 있으며, 이는 나비 판의 열기와 상태를 표시하기 위해 전기 신호를 보낼 수 있습니다.그것은 자동 스프링클러 시스템의 중요한 구성 요소입니다, 일반적으로는 경보 밸브 그룹의 양쪽 끝에 설치되거나 시스템의 각 부가 파이프 입구에 설치됩니다. 경보 밸브 세트 또는 파이프 네트워크가 수리 될 때, 그것을 끄십시오.개척 및 폐쇄를 실현하고 흐름을 제어하기 위해 벌레 기어 드라이브 샤프트와 나비 판 회전을 사용하여. 벌레 기어와 벌레 드라이브 장치의 손 바퀴를 회전함으로써 나비 판은 열고 닫고 흐름을 조절하는 목적을 달성 할 수 있습니다.그리고 손 바퀴는 밸브를 닫기 위해 시계 방향으로 회전변속기 상자에 마이크로 스위치가 배치되어 있으며, 이는 밸브의 닫기 및 열기 신호를 출력하고 나비판의 다른 위치를 표시 할 수 있습니다.
제품 기술 매개 변수:
| 모델 번호 | ZSXF-16Q | |
| 명목 지름 DN (mm) | 50~200 | |
| 명목 압력 PN (MPa) | 1.6 | |
| 시험 압력 (MPa) | 강도 (물) | 2.4 |
| 포장 (물) | 1.76 | |
| 주요 성분 | 밸브 몸체 | QT450-10 |
| 디스크 | QT450-10 | |
| 좌석 | EPDM | |
| ∙o ∙ 타입 링 | NBR | |
| 줄기 | 2Cr13 | |
| 작동 온도 | -20~120°C | |
| 신호 전원 공급 | DC24V, 3A | |
| 중등 적정 | 물, 불 폼 혼합물 | |
제품 특징:
1, 작고 가볍고, 해체 및 유지 보수가 쉬우며, 모든 위치에 설치할 수 있습니다.
2, 간단한 구조, 콤팩트, 90° 회전 빠르게 열고 닫습니다.
3, 작동 토크는 작고 노동 절약 및 가볍습니다.
4, 완전한 밀폐를 달성하기 위해, 가스 시험 누출은 0입니다.
5, 다양한 미디어에 적합한 다양한 부품 재료.
6, 흐름 특성은 직선, 좋은 조절 성능에 경향이 있습니다.
7, 열고 닫기 테스트 시간 최대 10천 번, 긴 서비스 수명
8, 포트 밸브, 차단 밸브 (볼 스톱 밸브) "> 밸브, 플러그 밸브, 펌프 밸브 및 대막 밸브 파이프 라인을 사용하는 경우특히 고층 건물 화재 시스템에서 파이프 시스템 밸브 스위치 상태를 표시해야 합니다, 밸브에 의해 대체 될 수 있습니다.
제품 카테고리
• 웨이퍼 나비 밸브
• 럭 버터플라이 밸브
• 부트 웰드 나비 밸브
• 중심적 인 나비 밸브
• AWWA 나비 밸브
• 세 배 오프셋 나비 밸브
• 이중 오프셋 나비 밸브
• 플랜지 나비 밸브
산업용 제품:
• 화학 산업
• 석유 및 가스 산업
• 석유화학 산업
• 기술 가스
에너지 산업
• 섬유 산업
물 및 폐수 산업
제품 응용 프로그램:
신청서
• 물 처리
• 화학 가공
• 석유 및 가스
• 발전소
제품 장점:
장점
• 빠르고 간편한 조작
• 유지보수 가 적다
• 저렴한 비용
• 공간 절감 설계
• 높은 유동량
설명
• 체질 재료: 유연 철, 주사철, 스테인리스 스틸, QT450, WCB, SS304, SS304L, SS316, SS316L, CF8, CF8M
• 사이즈 2-48
• 150~300급, PN 16-PN 25
• 끝: 웨이퍼, 플랜지, 럭
• 동작: 레버 및 기어 작동, Pneumatic 및 전기 작동.
