ASME API GB 표준 주사철 스테인리스 스틸 단일 디스크 체크 밸브

제품 세부 정보

원래 장소: 중국

브랜드 이름: JGPV

모델 번호: H74W-150LB

지불 및 배송 조건

최소 주문 수량: 10개 세트

가격: USD16.9/Set - 2199.9/Set

포장 세부 사항: 합판 상자 안전 포장

배달 시간: 14 일

지불 조건: L/C, T/T, 웨스턴 유니온

공급 능력: 한달에 1000PCS

가장 좋은 가격 을 구하라
강조하다:

스테인리스 스틸 주사철 체크 밸브

,

단일 디스크 주사철 체크 밸브

표준 또는 비표준:
표준
적용:
장군
표준:
ASME API 600
중형:
물, 증기, 기름 등
작업 온도:
정상 온도
압력 적용:
저압 및 중간 압력
기술을 제조하기:
캐스팅
시체 재료:
WCB, CF8, CF8M, CF3 CF3M
포트의 크기:
2인치 - 24인치
품질 보증:
18개월
표준 또는 비표준:
표준
적용:
장군
표준:
ASME API 600
중형:
물, 증기, 기름 등
작업 온도:
정상 온도
압력 적용:
저압 및 중간 압력
기술을 제조하기:
캐스팅
시체 재료:
WCB, CF8, CF8M, CF3 CF3M
포트의 크기:
2인치 - 24인치
품질 보증:
18개월

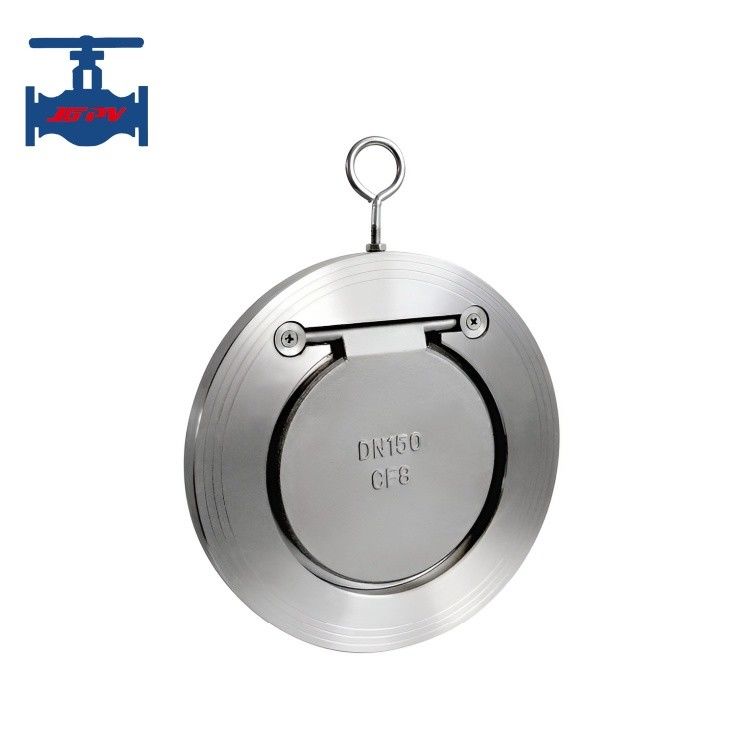

ASME API GB 표준 주사철 스테인리스 스틸 단일 디스크 체크 밸브

ASME API GB 표준 WCB CF8 CF8M 단일 디스크 체크 밸브

제품 소개:

차단 밸브는 원형 밸브 디스크가 열과 닫는 구성 요소로 매체의 역류를 자신의 무게와 매체의 압력으로 차단하는 밸브 유형을 의미합니다.그것은 자동 밸브의 범주에 속합니다, 체크 밸브, 일방 밸브, 역류 밸브 또는 격리 밸브로도 알려져 있습니다.


단일 디스크 체크 밸브는 일반적으로 하나의 디스크로 구성되어 있으며, 디스크는 밸브 커버에 고정되어 있으며, 밸브는 디스크 회전으로 열리고 닫습니다. 액체가 앞으로 흐르면,밸브 디스크는 위로 회전하고 열립니다, 액체가 자유롭게 통과 할 수 있도록; 액체가 반대 방향으로 흐르면 플래프는 액체의 반응력에 노출되어 아래로 회전하여 밸브를 닫습니다.그리고 액체의 역류를 방지합니다..



제품 기술 매개 변수:

타입 번호: H74H-JGPV
명목 압력 PN ((MPa) PN16-PN40
명목 지름 DN ((mm) DN50-DN600
시험 압력 (MPa) 강도 (물) 1nominal 압력 5배
밀폐 (물) 1.1 nominal 압력 곱
원료 WCB, CF8, CF8M, CF3, CF3M
중간에 적합합니다: 물, 증기, 기름 및 약한 부식 매체
작동 온도 450°C ≤
연결 유형 웨이퍼
운영 방법 오토





제품 특징:

1단일 디스크 체크 밸브의 장점은 간단한 구조, 간편한 유지보수이며 낮은 흐름 속도 및 고압 파이프 라인 시스템에 적합합니다.





2단일 디스크 체크 밸브 또는 이중 디스크 체크 밸브를 사용 여부를 선택할 때, 유체 특성, 흐름 속도 및 압력과 같은 요소가 고려되어야합니다. 일반적으로,낮은 흐름 속도 및 낮은 압력 파이프라인 시스템, 단일 체크 밸브가 충분합니다; 높은 흐름 속도 및 고압 파이프 라인 시스템에서는 이중 디스크 체크 밸브가 더 적합합니다.단일 디스크 체크 밸브는 일방 흐름 상황에 적합합니다.이중 디스크 체크 밸브는 양방향 흐름 상황에 적합합니다.


3단일 디스크 체크 밸브와 이중 디스크 체크 밸브는 두 가지 일반적인 체크 밸브 유형이며 설계, 작동 원칙 및 사용에 따라 특정 차이가 있습니다.사용해야 하는 차단 밸브 종류를 선택할 때, 유체 특성, 흐름 속도 및 압력과 같은 요소를 고려하여 파이프 라인 시스템 상황에 따라 합리적인 결정을 내리는 것이 필요합니다.
